N40-BG

cena projektu: -
-
dostępność: -

autor projektu: arch. Anna Chudzicka-Matusiak

cena projektu: -
-
dostępność: -
projekt pokazowy

główne dane:

pow. użytkowa: 123,60 m2
pow. zabudowy: 107,16 m2
pow. całkowita: 214,32 m2
wys. budynku: 8,28 m
kąt nachylenia dachu skośnego: 38  o
min. wysięg okapu:
0,60 m
kubatura netto:
378 m3

informacje dodatkowe:

fundamenty.: żelbetowe + bloczki betonowe + styropian
ściany zewn.: bloczek z betonu komórkowego o gr. 24 cm + styropian o gr. 20 i 24 cm
ściany wewn.: bloczek z betonu komórkowego o gr. 24 cm, bloczek silikatowy o gr. 12 i 8 cm.
stropy: żelbetowe
dach: konstrukcja drewniana+ wełna mineralna

wykończenie zewn.: tynk silikonowy, elastyczna cegła elewacyjna, blachodachówka panelowa

ogrzewanie: pompa ciepła typu powietrze-woda + PV; ogrzewanie podłogowe wodne + grzejniki drabinkowe

wentylacja: mechaniczna z rekuperacją w systemie rozdzielaczowym

EP < 70 kWh/ (m2 * rok) wskaźnik EP określa zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia i przygotowania c.w.u., jest miarą ekologiczności budynku
EUco < 70 kWh/ (m2 * rok) wskaźnik EUco określa zapotrzebowanie na energię użytkową do ogrzania i wentylacji, jest główną miarą energooszczędności budynku, budynek o EUco < 70 kWh/ (m2 * rok) uznaje się za energooszczędny




rzuty:

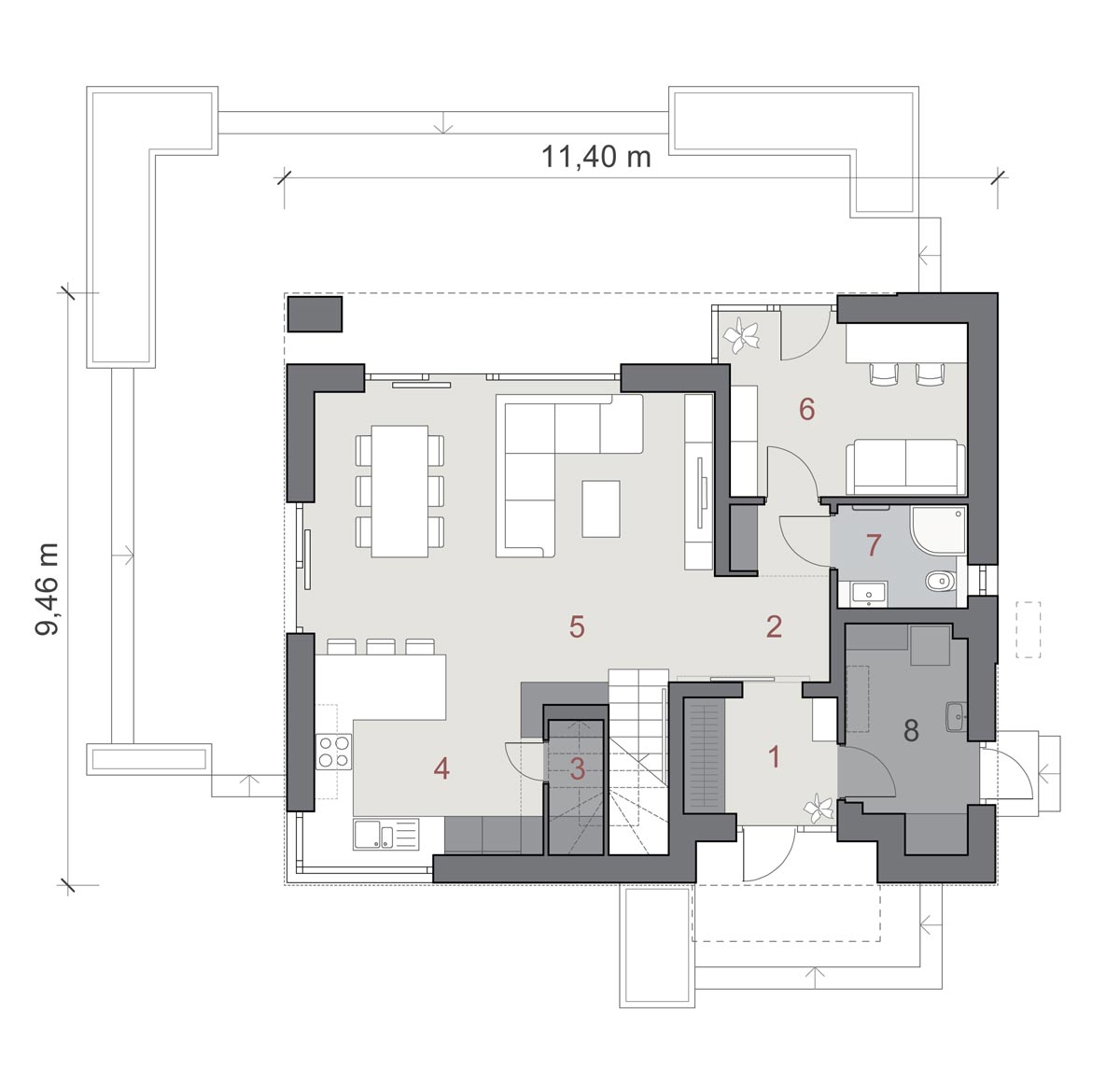

rzut parteru:

1. wiatrołap 4,46 m2
2. hall 4,70 m2
3. spiżarka 1,28 m2
4. kuchnia 10,34 m2
5. pokój dzienny z jadalnią 30,03 m2
6. gabinet 10,73 m2
7. łazienka 3,28 m2
pow. użytkowa parteru: 64,82 m2
8. pom. gospodarcze 5,80 m2

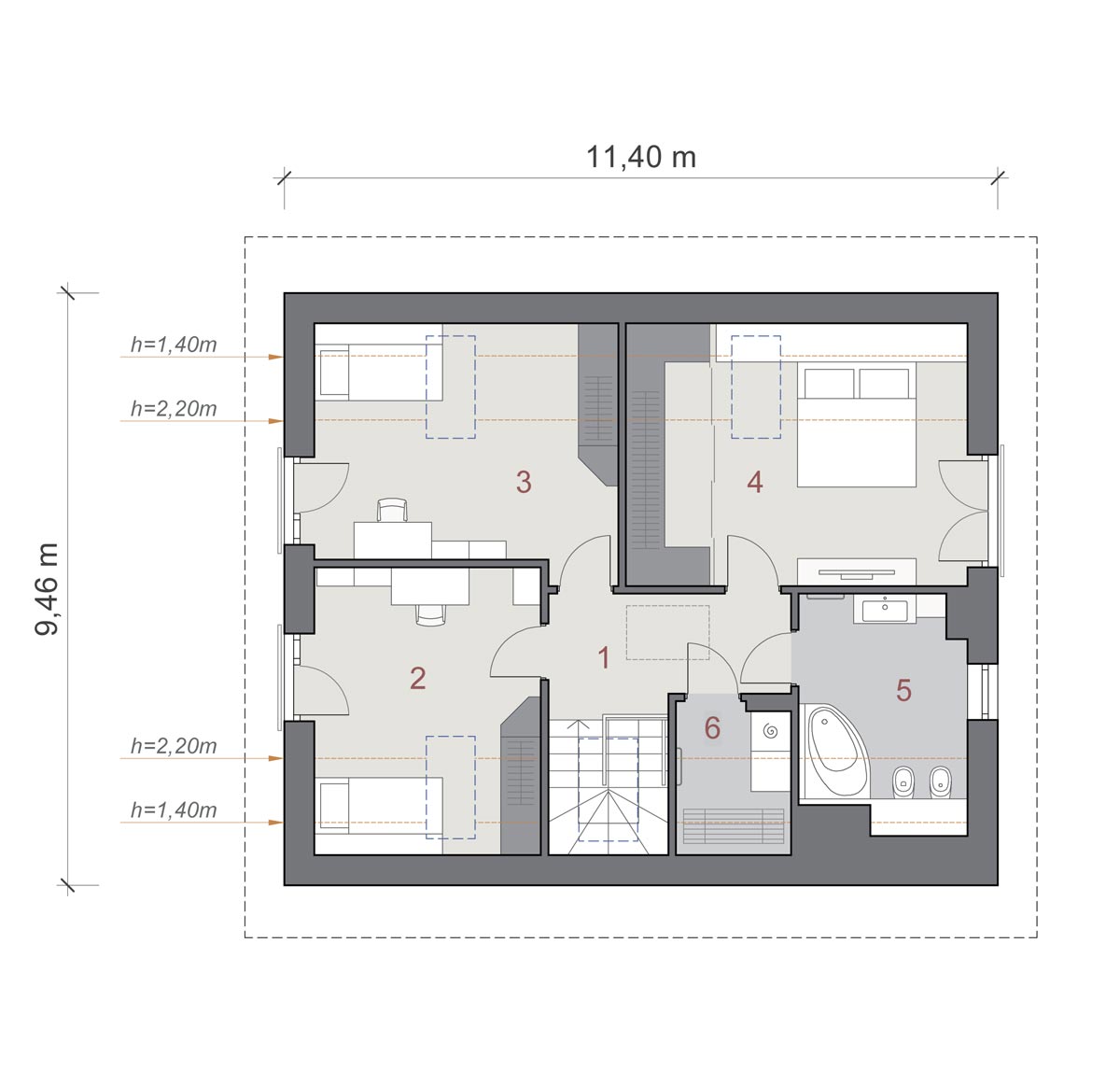

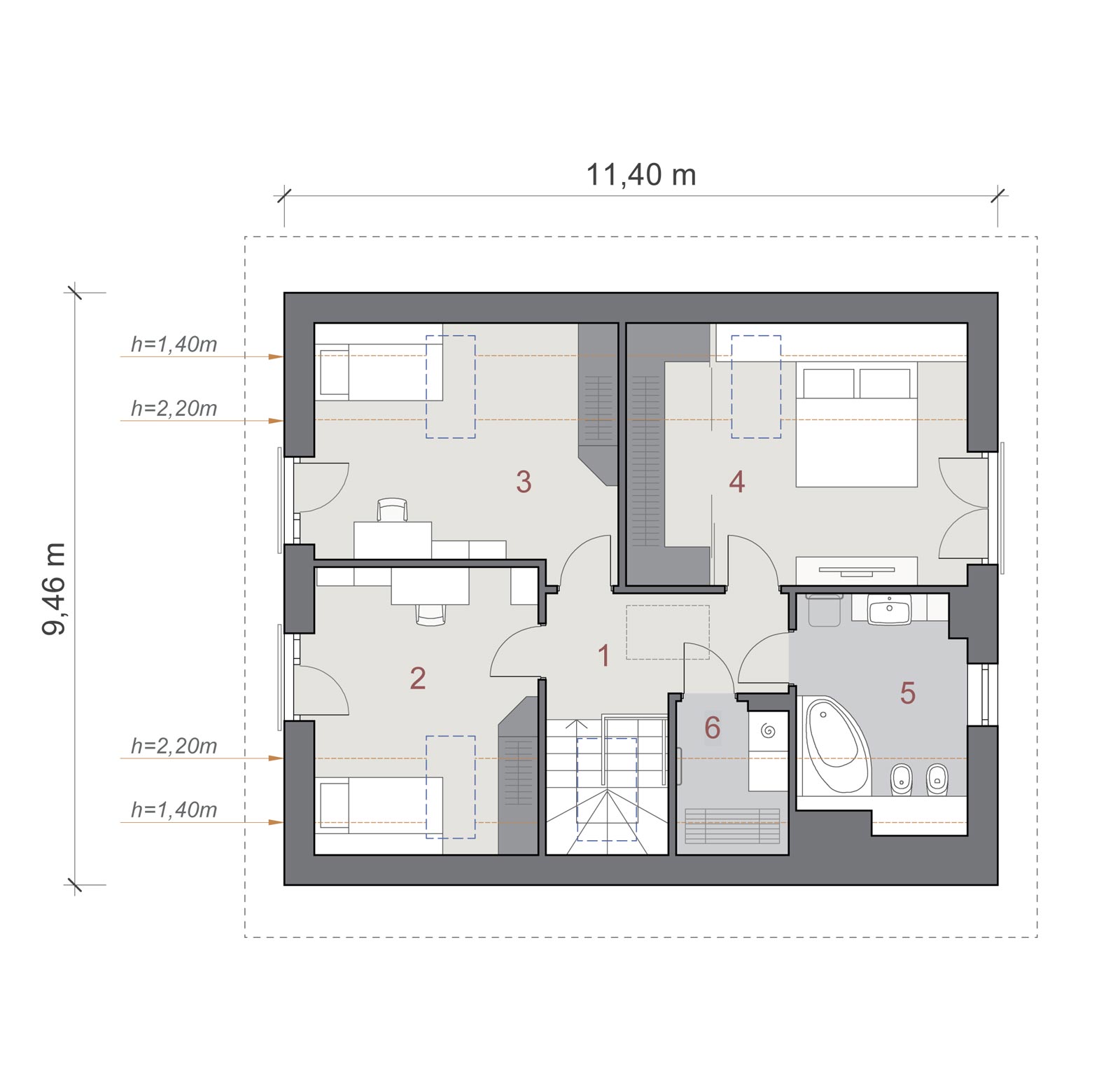

rzut poddasza:

1. komunikacja 7,05 m2
2. sypialnia 12,44 m2
3. sypialnia 13,44 m2
4. sypialnia 16,43 m2
5. łazienka 7,22 m2
6. pralnia 2,20 m2
pow. użytkowa poddasza: 58,78 m2

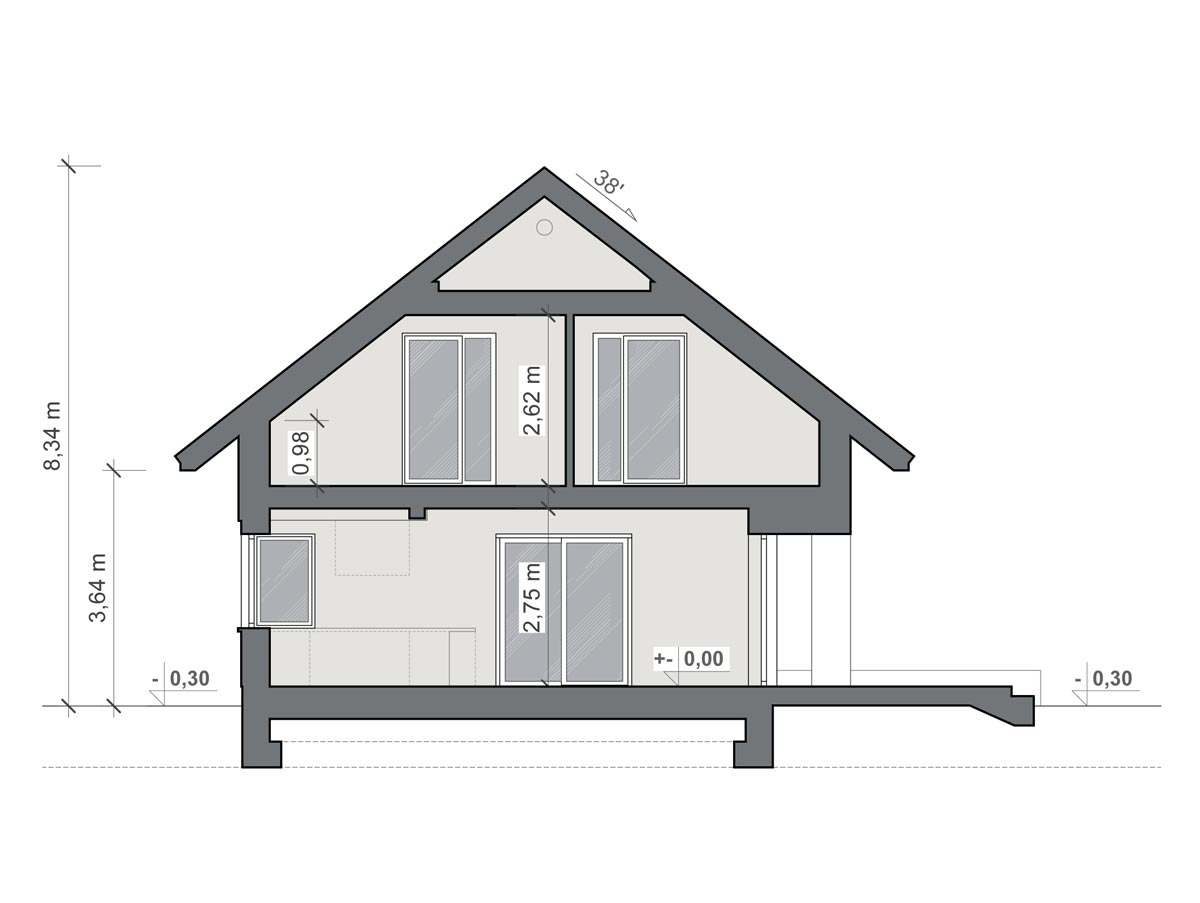

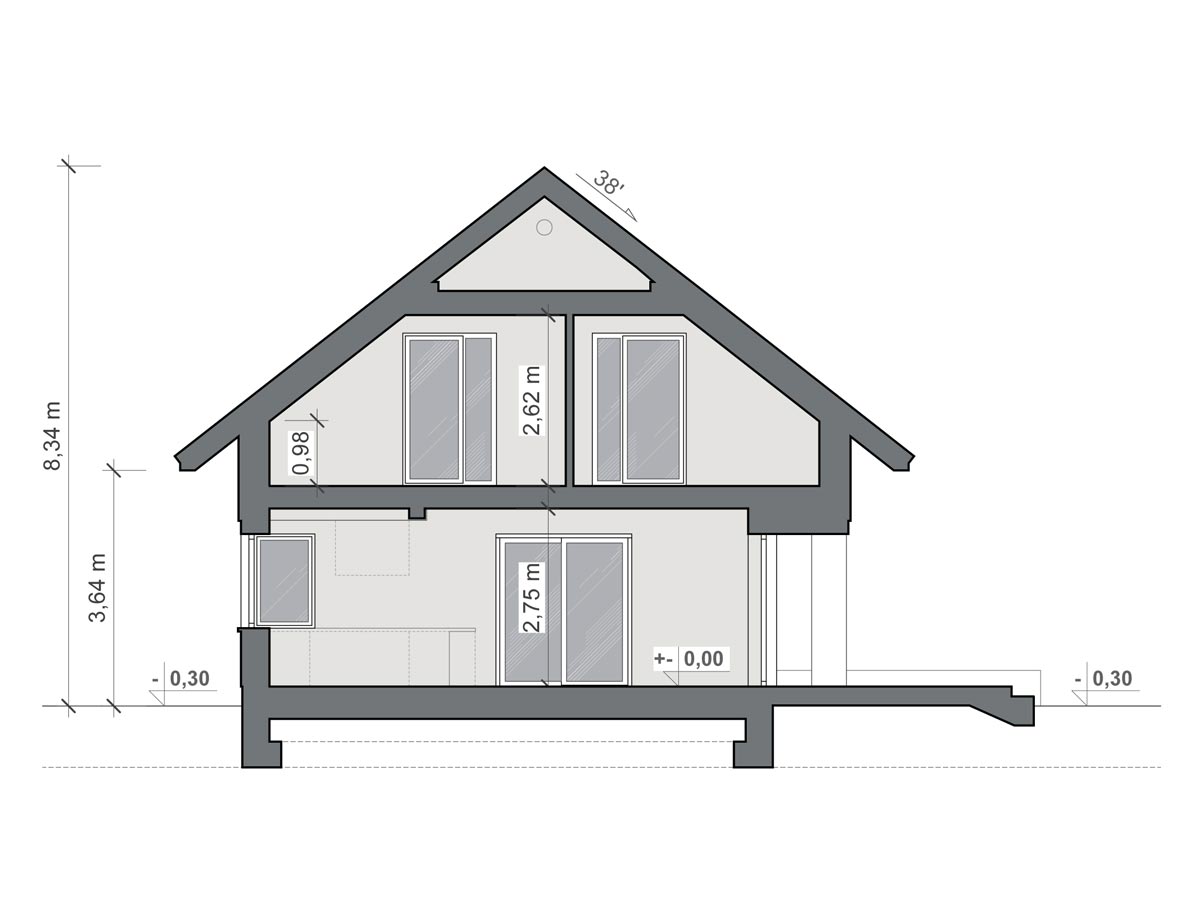

przekrój:

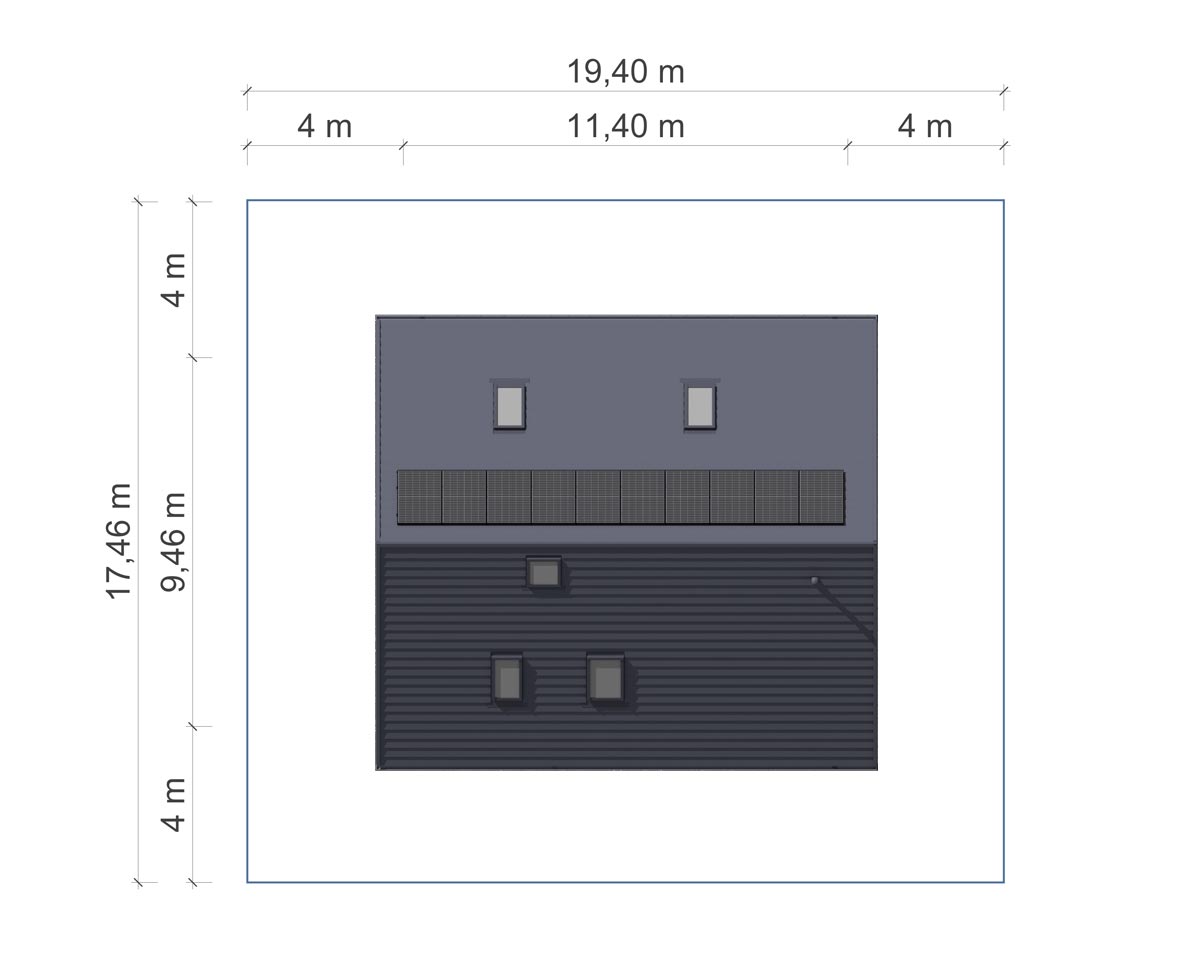

sytuacja:

  •  sytuacja przedstawia minimalne odległości budynku od granicy działki zgodnie z WT, bez ujęcia wysięgu schodów zewn. i tarasów



  • prezentowane materiały graficzne mają charakter koncepcyjno- poglądowy i nie ujmują szczegółów właściwych dla projektu arch.- budowlanego

autor projektu: arch. Anna Chudzicka-Matusiak
