N7-G2

cena projektu: 5150 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
4500 cena promocyjna brutto
czas trwania promocji:
14-28 stycznia 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
najniższa cena 30 dni przed obniżką: 5150 zł cena brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)

dostępność: projekt dostępny!

autor projektu: arch. Anna Chudzicka-Matusiak

cena projektu: 5150 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
4500 cena promocyjna brutto
czas trwania promocji:
14-28 stycznia 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
najniższa cena 30 dni przed obniżką: 5150 zł cena brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)

dostępność: projekt dostępny!

główne dane:

pow. użytkowa: 143,46 m2
pow. zabudowy: 152,4 m2
pow. całkowita: 263,72 m2
wys. budynku: 8,68 m
kąt nachylenia dachu skośnego: 38 o
min. wysięg okapu:
0,6 m
kubatura netto:
548 m3

informacje dodatkowe:

fundamenty.: żelbetowe + pustaki betonowe + styropian
ściany zewn.: pustak ceramiczny poryzowany o gr. 25 cm + styropian o gr. 20 cm
ściany wewn.: pustak ceramiczny poryzowany o gr. 8, 11,5 i 25 cm
stropy: żelbetowe
dach: konstrukcja drewniana+ wełna mineralna
wykończenie zewn.: tynk silikonowy, płytki elewacyjne, dachówka ceramiczna

ogrzewanie: piec gazowy kondensacyjny + wspomaganie c.w.u. panelami solarnymi; w części mieszkalnej: ogrzewanie podłogowe wodne + grzejniki drabinkowe
wentylacja: mechaniczna z rekuperacją w systemie rozdzielaczowym; grawitacyjna - w garażu i pom. gosp.

EP < 70 kWh/ (m2 * rok) wskaźnik EP określa zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia i przygotowania c.w.u., jest miarą ekologiczności budynku
EUco < 65 kWh/ (m2 * rok) wskaźnik EUco określa zapotrzebowanie na energię użytkową do ogrzania i wentylacji, jest główną miarą energooszczędności budynku, budynek o EUco < 70 kWh/ (m2 * rok) uznaje się za energooszczędny




rzuty:

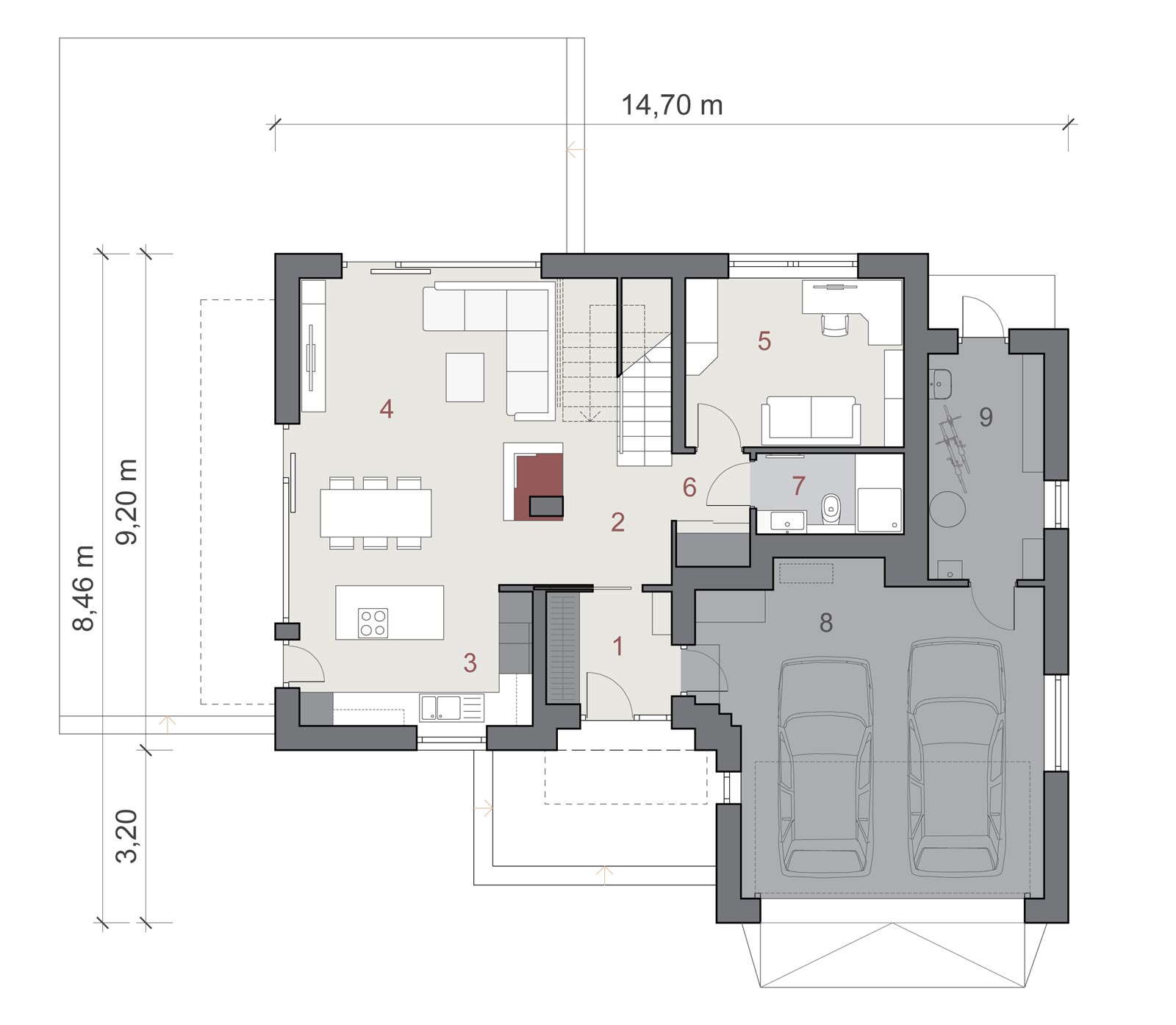

rzut parteru:

1. wiatrołap 4,82 m2
2. hall 8,01 m2
3. kuchnia 11,25 m2
4. pokój dzienny z jadalnią 27,60 m2
5. gabinet 12,70 m2
6. korytarz 2,97 m2
7. łazienka 4,01 m2
pow. użytkowa parteru: 71,36 m2
8. garaż 35,55 m2
9. pom. gosp. 9,10 m2

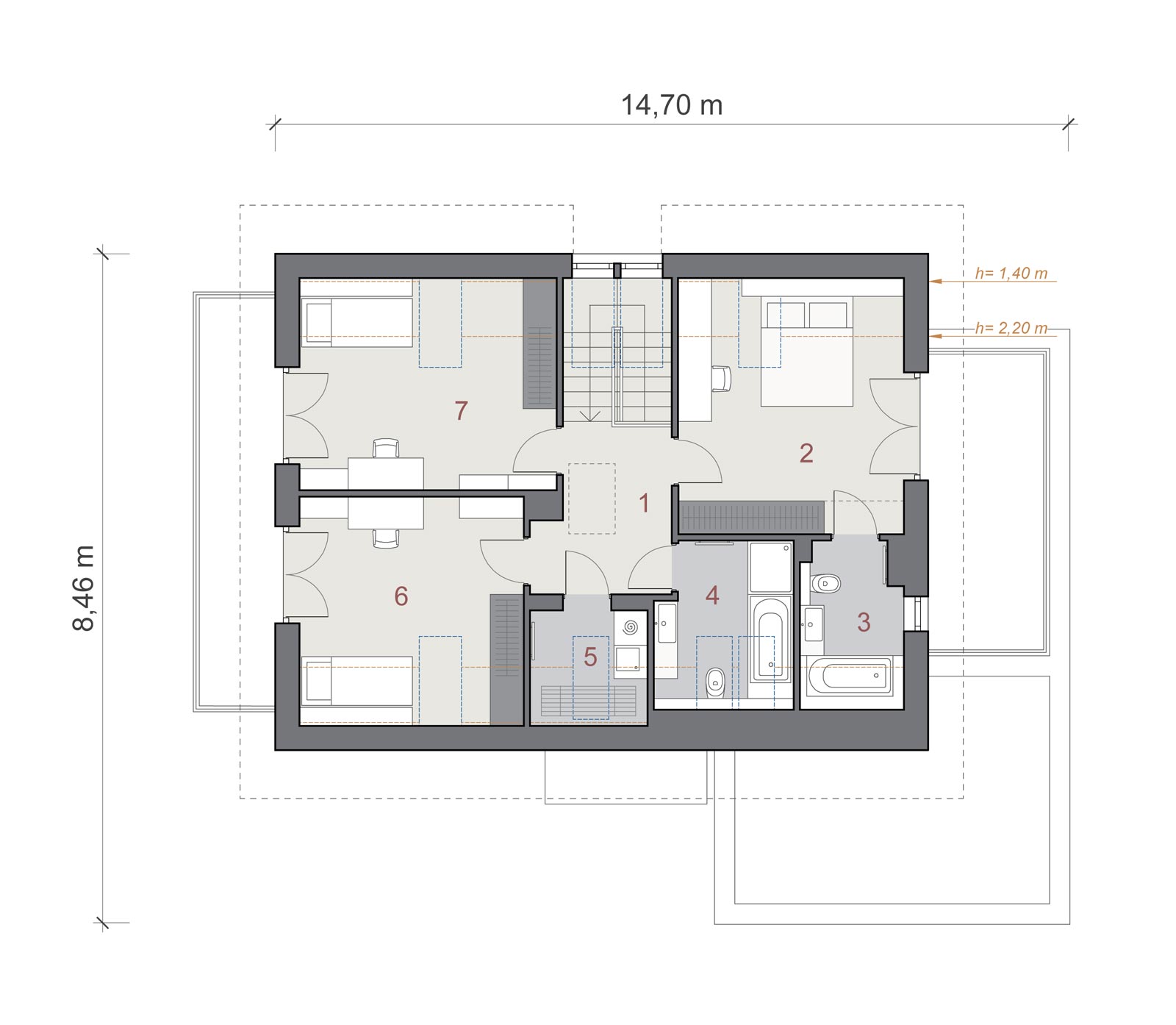

rzut poddasza:

1. korytarz 7,48 m2
2. sypialnia 17,47 m2
3. łazienka 5,16 m2
4. łazienka 6,92 m2
5. pralnia 3,80 m2
6. sypialnia 15,27 m2
7. sypialnia 16,00 m2
pow. użytkowa poddasza: 72,10 m2

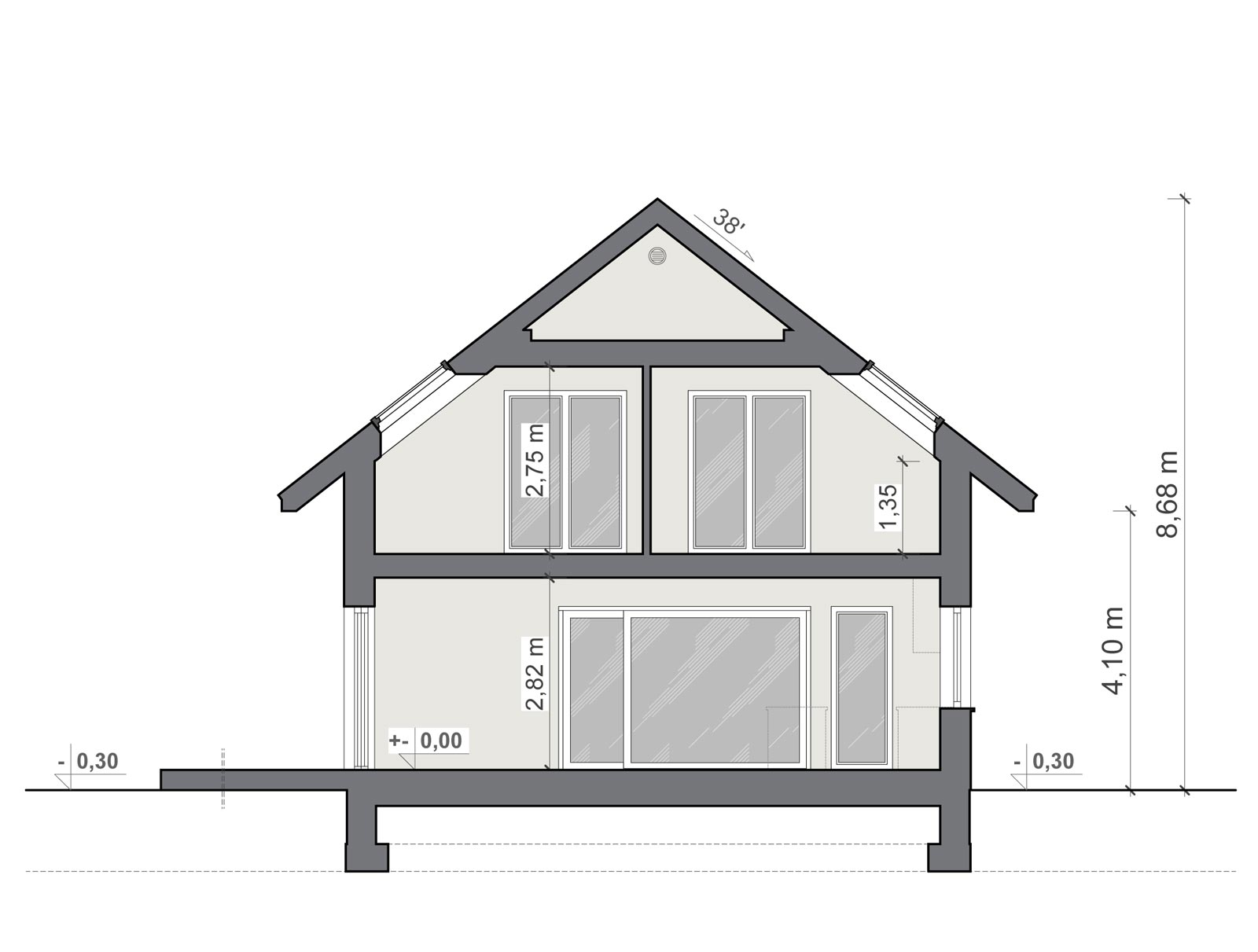

przekrój:

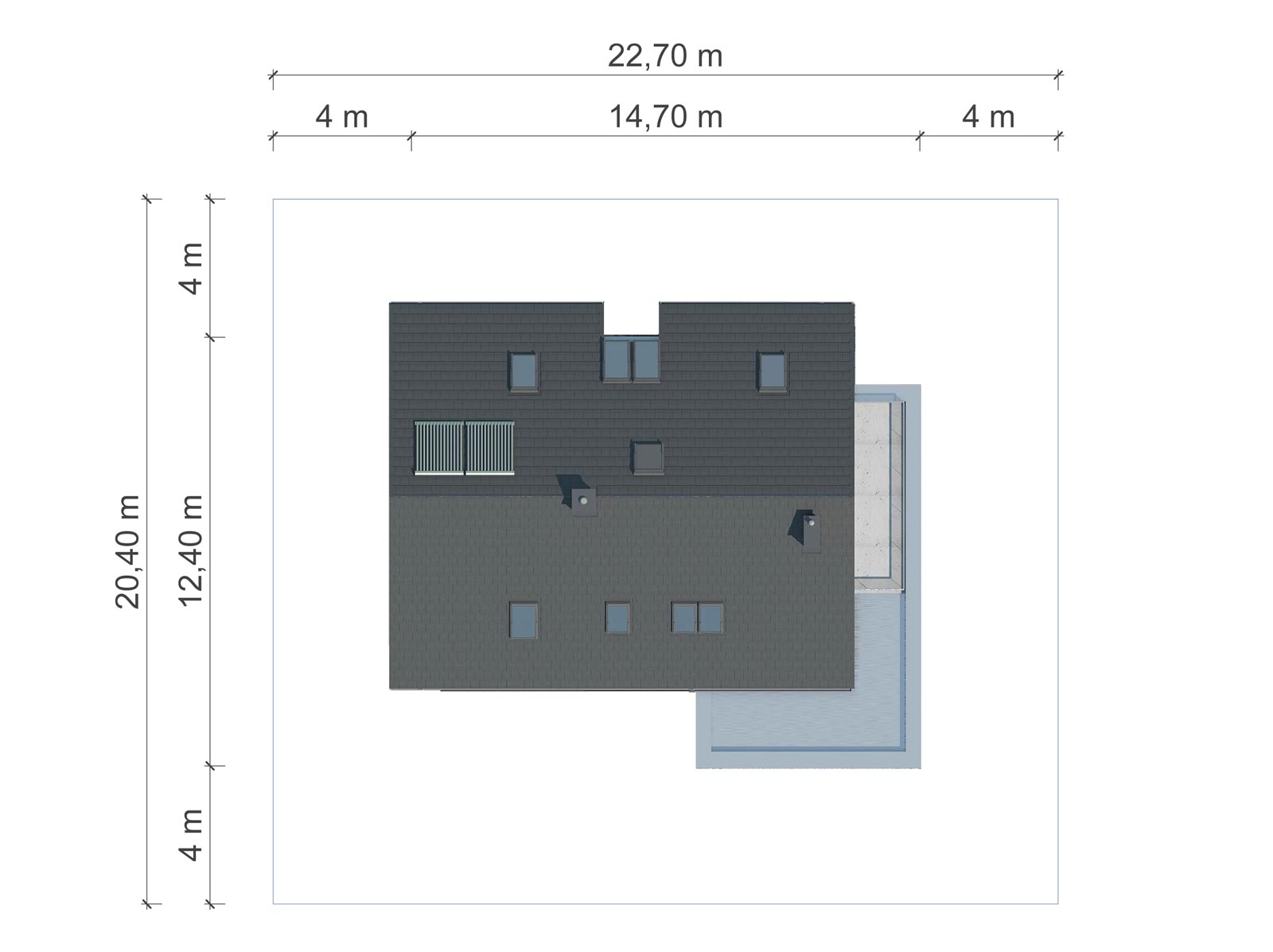

sytuacja:

  •  sytuacja przedstawia minimalne odległości budynku od granicy działki zgodnie z WT, bez ujęcia wysięgu schodów zewn. i tarasów



  • prezentowane materiały graficzne mają charakter koncepcyjno- poglądowy i nie ujmują szczegółów właściwych dla projektu arch.- budowlanego

autor projektu: arch. Anna Chudzicka-Matusiak
