N42-BG

cena projektu: 4550 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
3900 cena promocyjna brutto
czas trwania promocji:
14-28 stycznia 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
najniższa cena 30 dni przed obniżką: 4550 zł cena brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)

dostępność: w celu zamówienia projektu/ ustalenia terminu jego dostępności prosimy o kontakt telefoniczny lub mailowy

autor projektu: arch. Anna Chudzicka-Matusiak

cena projektu: 4550 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
3900 cena promocyjna brutto
czas trwania promocji:
14-28 stycznia 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
najniższa cena 30 dni przed obniżką: 4550 zł cena brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)

dostępność: w celu zamówienia projektu/ ustalenia terminu jego dostępności prosimy o kontakt telefoniczny lub mailowy
w opracowaniu

główne dane:

pow. użytkowa: 108,74 m2
pow. zabudowy: 92,62 m2
pow. całkowita: 184,80 m2
wys. budynku: 8,42 m
kąt nachylenia dachu skośnego: 42  o
min. wysięg okapu:
0,50 m
kubatura netto:
338 m3

informacje dodatkowe:

fundamenty.: żelbetowe + bloczki betonowe + styropian
ściany zewn.: bloczek z betonu komórkowego o gr. 24 cm + styropian o gr. 20 i 24 cm
ściany wewn.: bloczek z betonu komórkowego o gr. 24 cm oraz 12 i 8 cm
stropy: żelbetowe
dach: konstrukcja drewniana+ wełna mineralna

wykończenie zewn.: tynk silikonowy, elastyczna cegła elewacyjna, blachodachówka panelowa

ogrzewanie: pompa ciepła typu powietrze-woda + PV; ogrzewanie podłogowe wodne + grzejniki drabinkowe

wentylacja: mechaniczna z rekuperacją w systemie rozdzielaczowym

EP < 70 kWh/ (m2 * rok) wskaźnik EP określa zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia i przygotowania c.w.u., jest miarą ekologiczności budynku
EUco < 70 kWh/ (m2 * rok) wskaźnik EUco określa zapotrzebowanie na energię użytkową do ogrzania i wentylacji, jest główną miarą energooszczędności budynku, budynek o EUco < 70 kWh/ (m2 * rok) uznaje się za energooszczędny




rzuty:

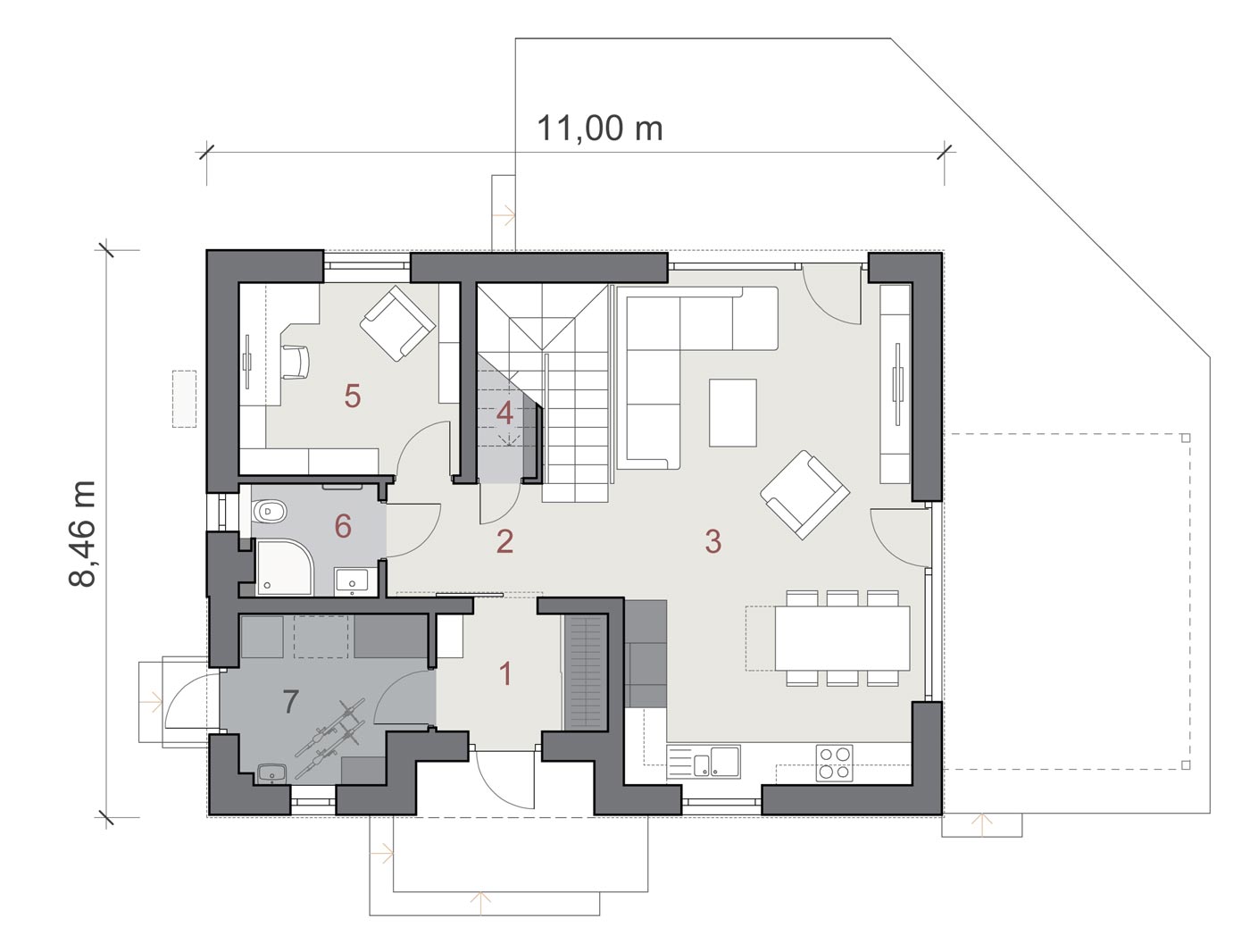

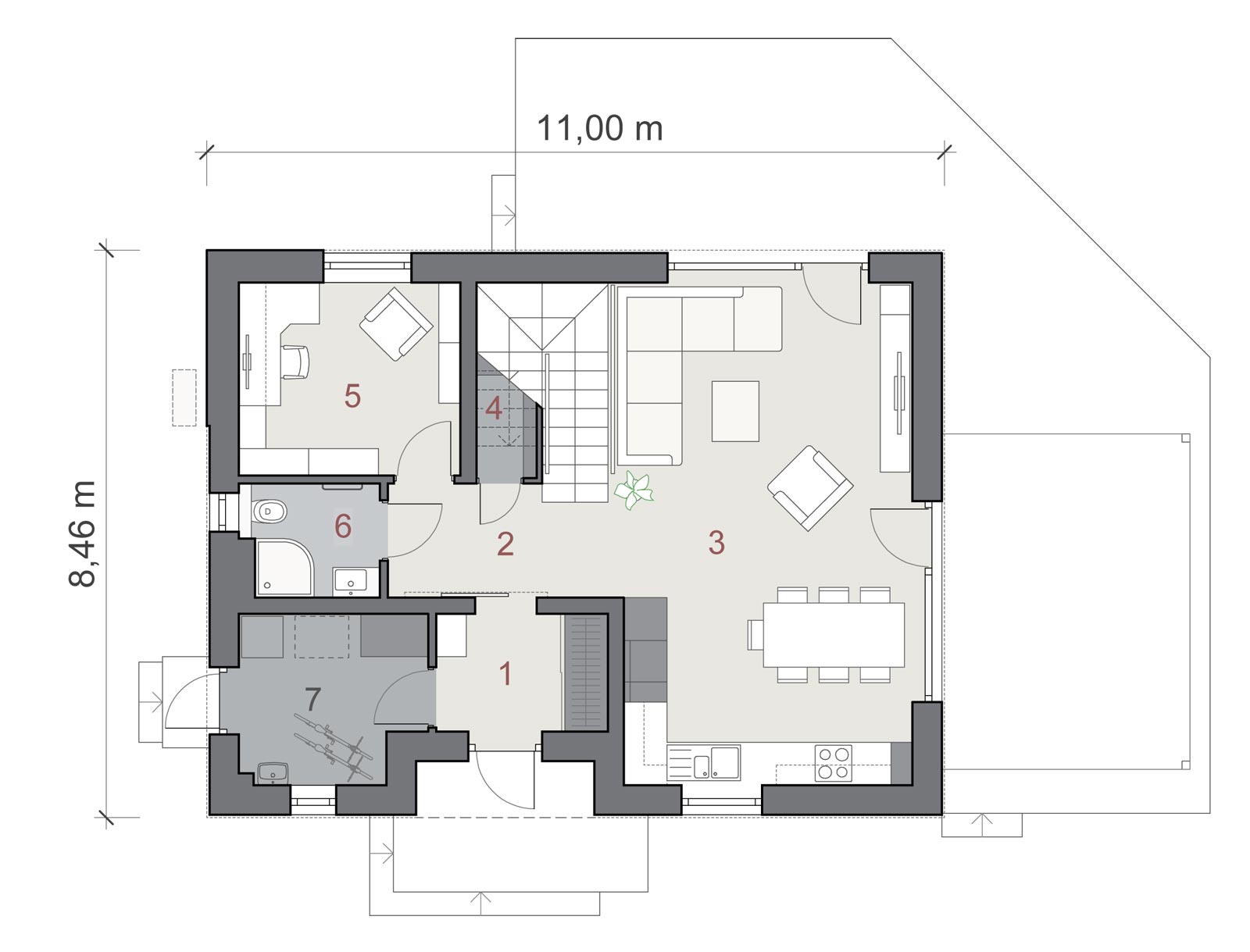

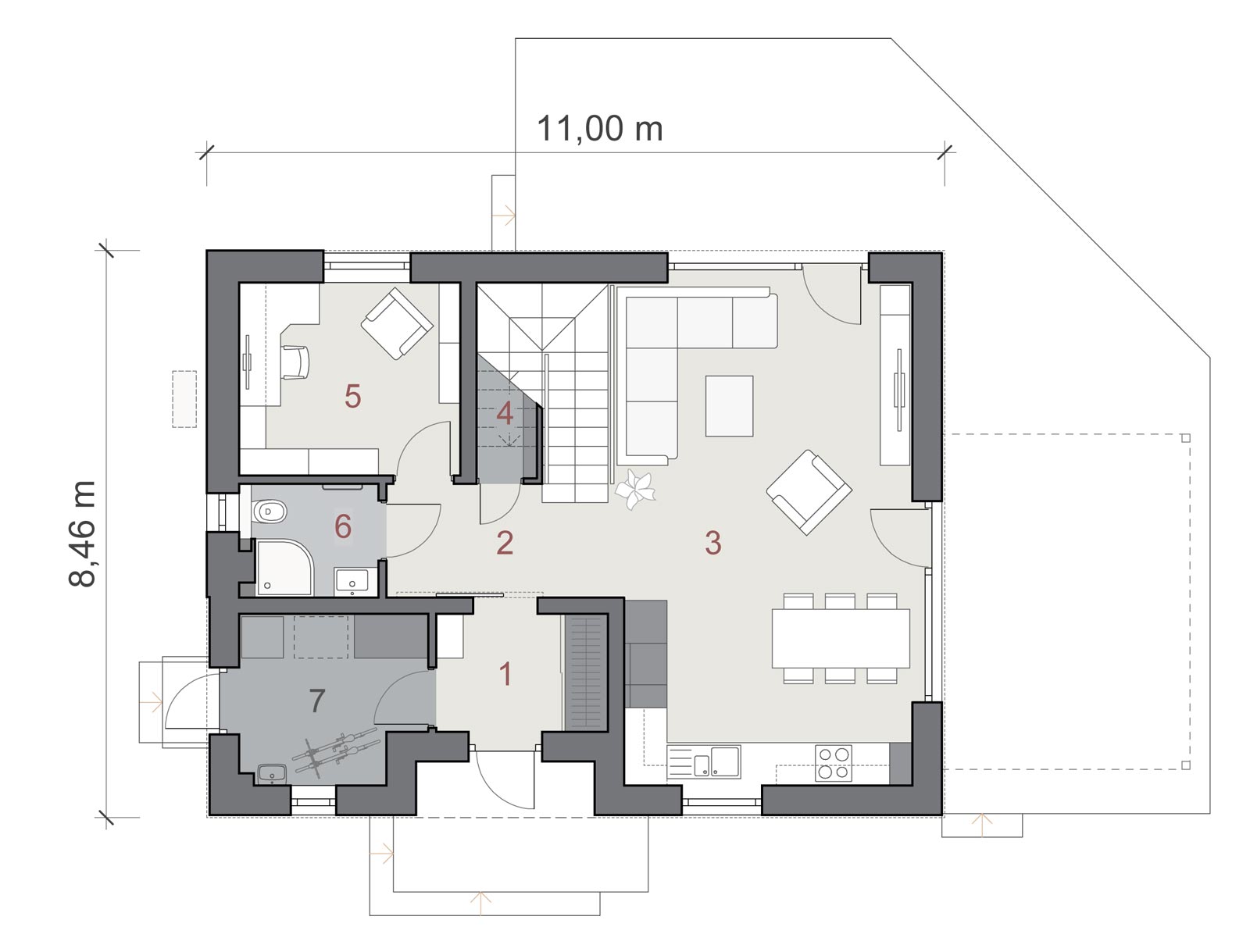

rzut parteru:

1. wiatrołap 4,49 m2
2. hall 5,35 m2
3. pokój dzienny z kuchnią i jadalnią 33,12 m2
4. schowek/ spiżarka 1,54 m2
5. gabinet 9,50 m2
6. łazienka 3,37 m2
pow. użytkowa parteru: 57,37 m2
7. pom. gospodarcze 6,54 m2

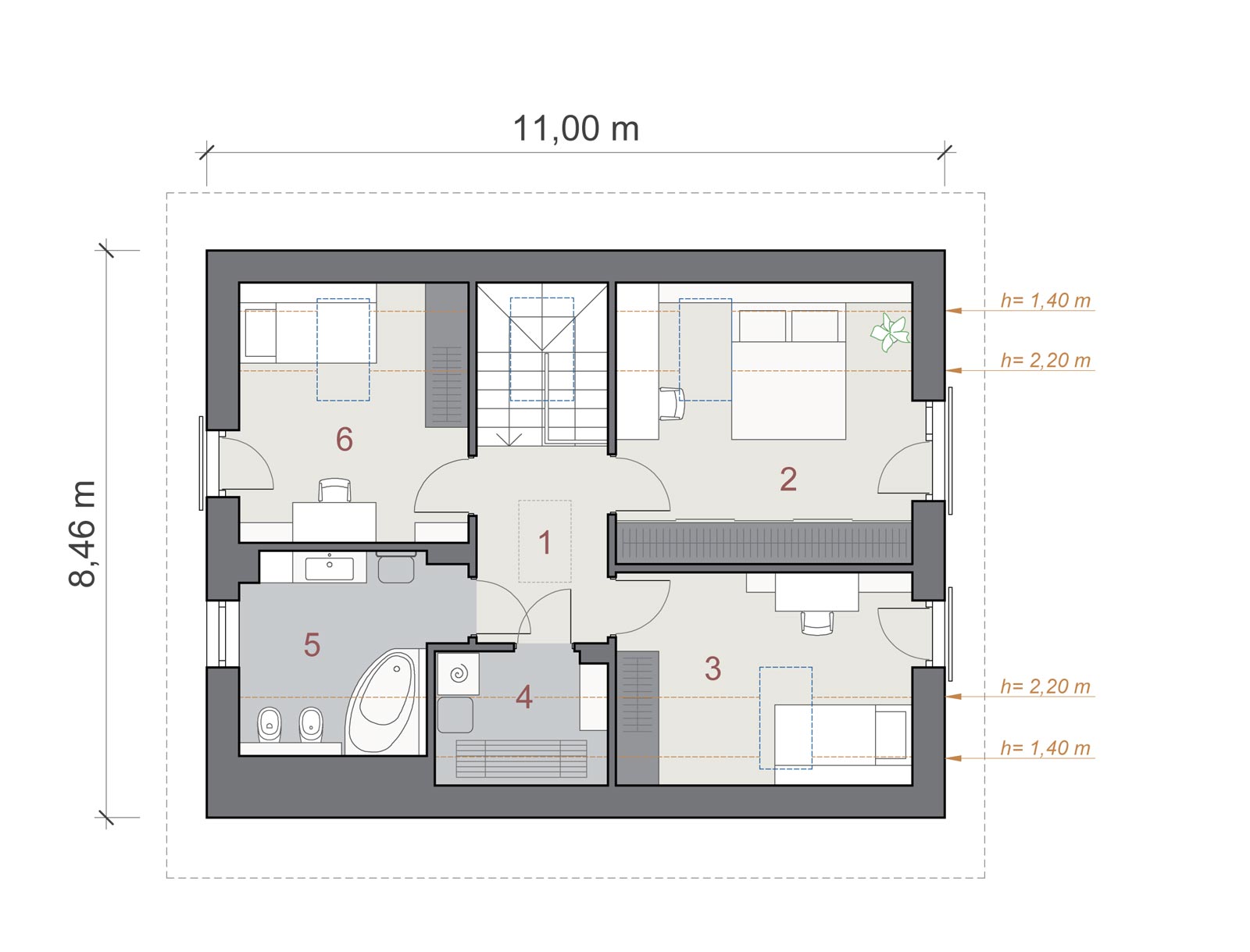

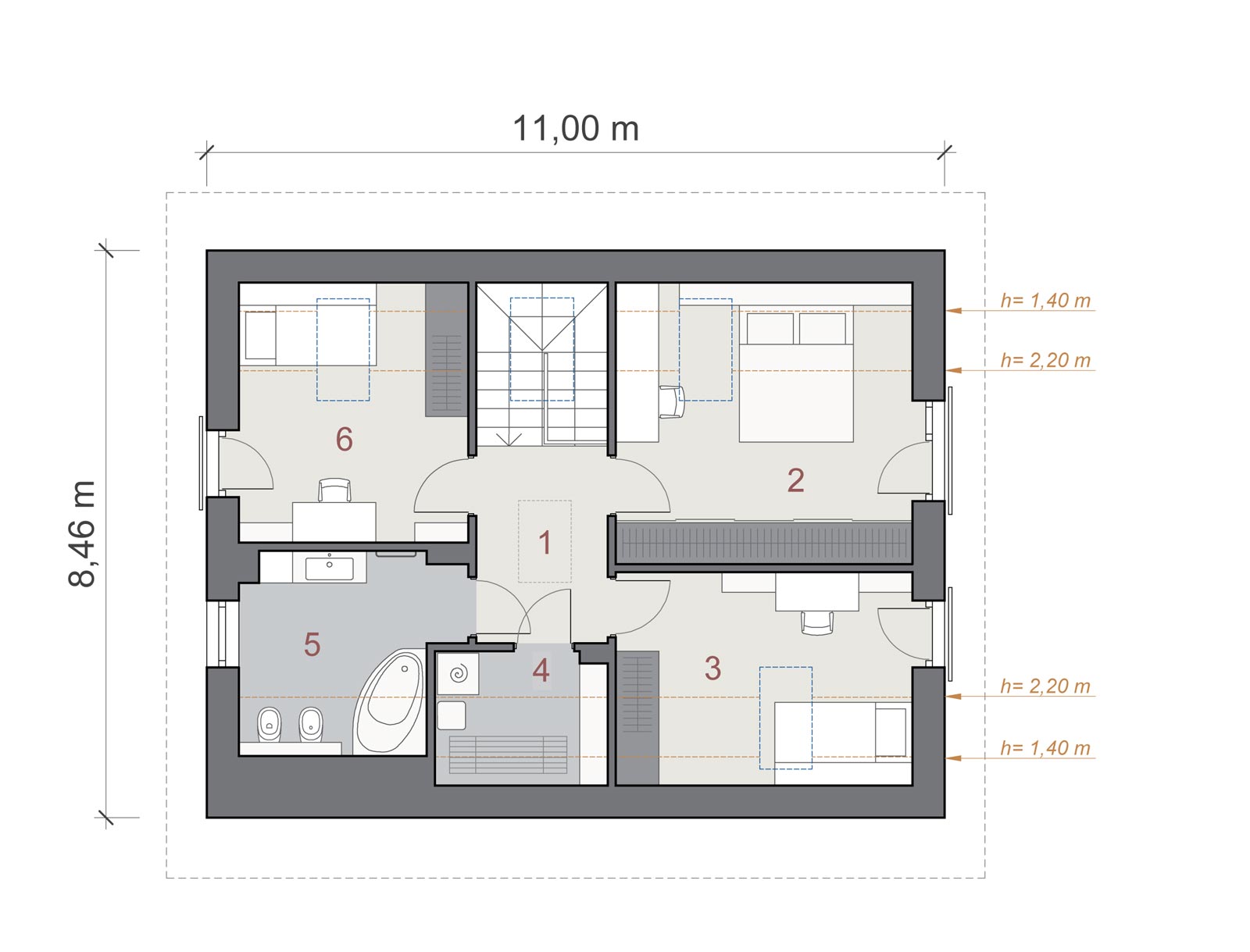

rzut poddasza:

1. komunikacja 5,17 m2
2. sypialnia 14,47 m2
3. sypialnia 10,40 m2
4. pralnia 3,02 m2
5. łazienka 7,86 m2
6. sypialnia 10,45 m2
pow. użytkowa poddasza: 51,37 m2

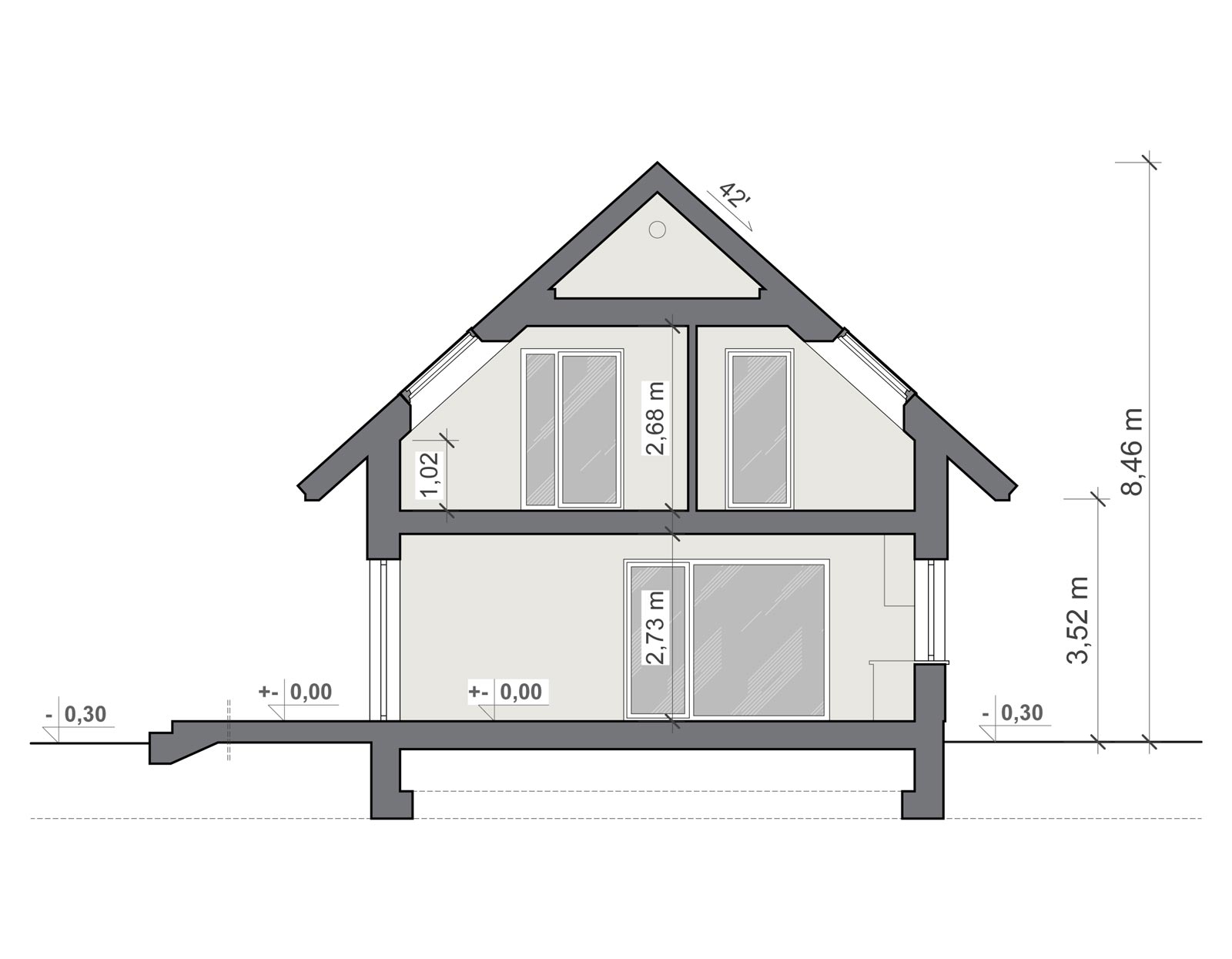

przekrój:

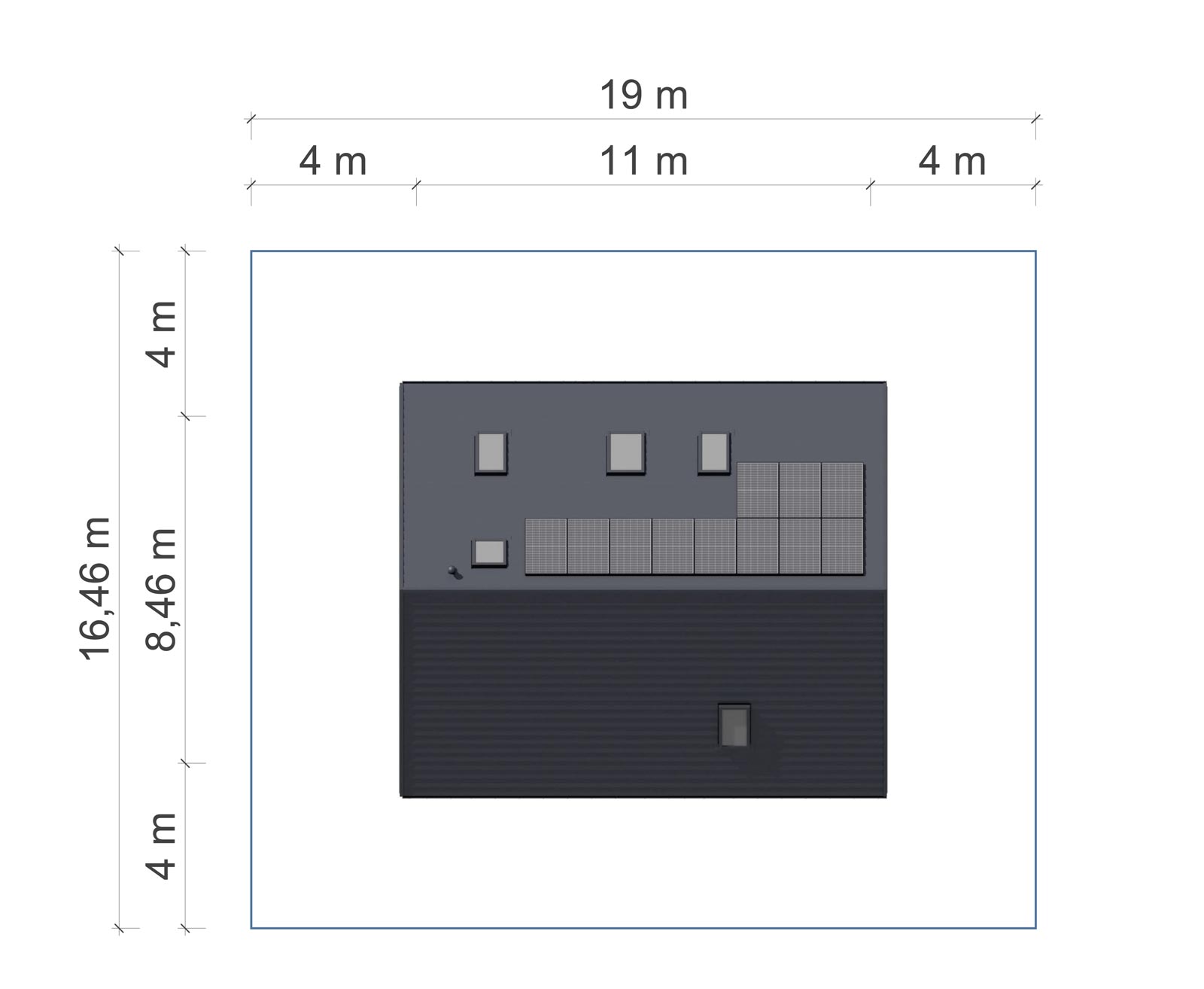

sytuacja:

  •  sytuacja przedstawia minimalne odległości budynku od granicy działki zgodnie z WT, bez ujęcia wysięgu schodów zewn. i tarasów



  • prezentowane materiały graficzne mają charakter koncepcyjno- poglądowy i nie ujmują szczegółów właściwych dla projektu arch.- budowlanego

autor projektu: arch. Anna Chudzicka-Matusiak
