N47-BG

cena projektu: 5200 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
4400 cena promocyjna brutto
czas trwania promocji:
7-13 listopada 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
dostępność: w celu zamówienia projektu/ ustalenia terminu jego dostępności prosimy o kontakt telefoniczny lub mailowy

autor projektu: arch. Anna Chudzicka-Matusiak

cena projektu: 5200 cena regularna brutto
koszt wysyłki: 0 zł
(dostawa na terenie Polski)
4400 cena promocyjna brutto
czas trwania promocji:
7-13 listopada 2025

koszt wysyłki: 0 zł
(dostawa na terenie Polski)
dostępność: w celu zamówienia projektu/ ustalenia terminu jego dostępności prosimy o kontakt telefoniczny lub mailowy
w opracowaniu

główne dane:

pow. użytkowa: 104,35 m2
pow. zabudowy: 144,38 m2
pow. całkowita: 144,38 m2
wys. budynku: 7,32 m
kąt nachylenia dachu skośnego: 35 o
min. wysięg okapu:
0,6 m
kubatura netto:
306,22 m3

informacje dodatkowe:

fundamenty.: tradycyjne: żelbetowe + bloczki betonowe + styropian
ściany zewn.: bloczki z betonu komórkowego o gr. 24 cm + styropian o gr. 20 i 24 cm
ściany wewn.: bloczki z betonu komórkowego o gr. 12 i 24 cm
strop: żelbetowy + wełna mineralna
dach: konstrukcja drewniana

wykończenie zewn.: tynk silikonowy, elewacyjne lamele drewnopodobne, elewacyjne płytki klinkierowe, blachodachówka panelowa

ogrzewanie: pompa ciepła typu powietrze-woda + pv; ogrzewanie podłogowe wodne + grzejniki drabinkowe
wentylacja: mechaniczna z rekuperacją

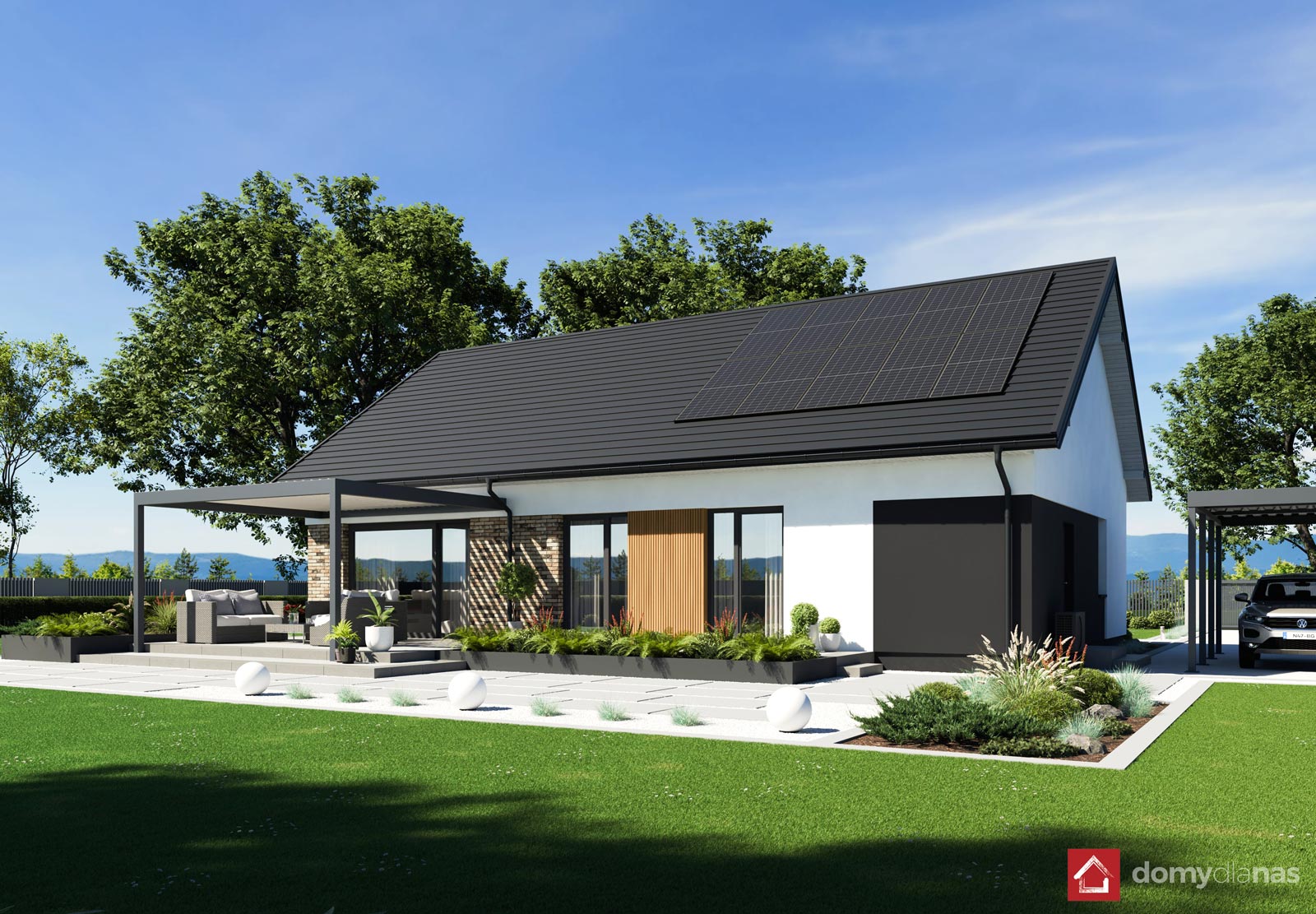

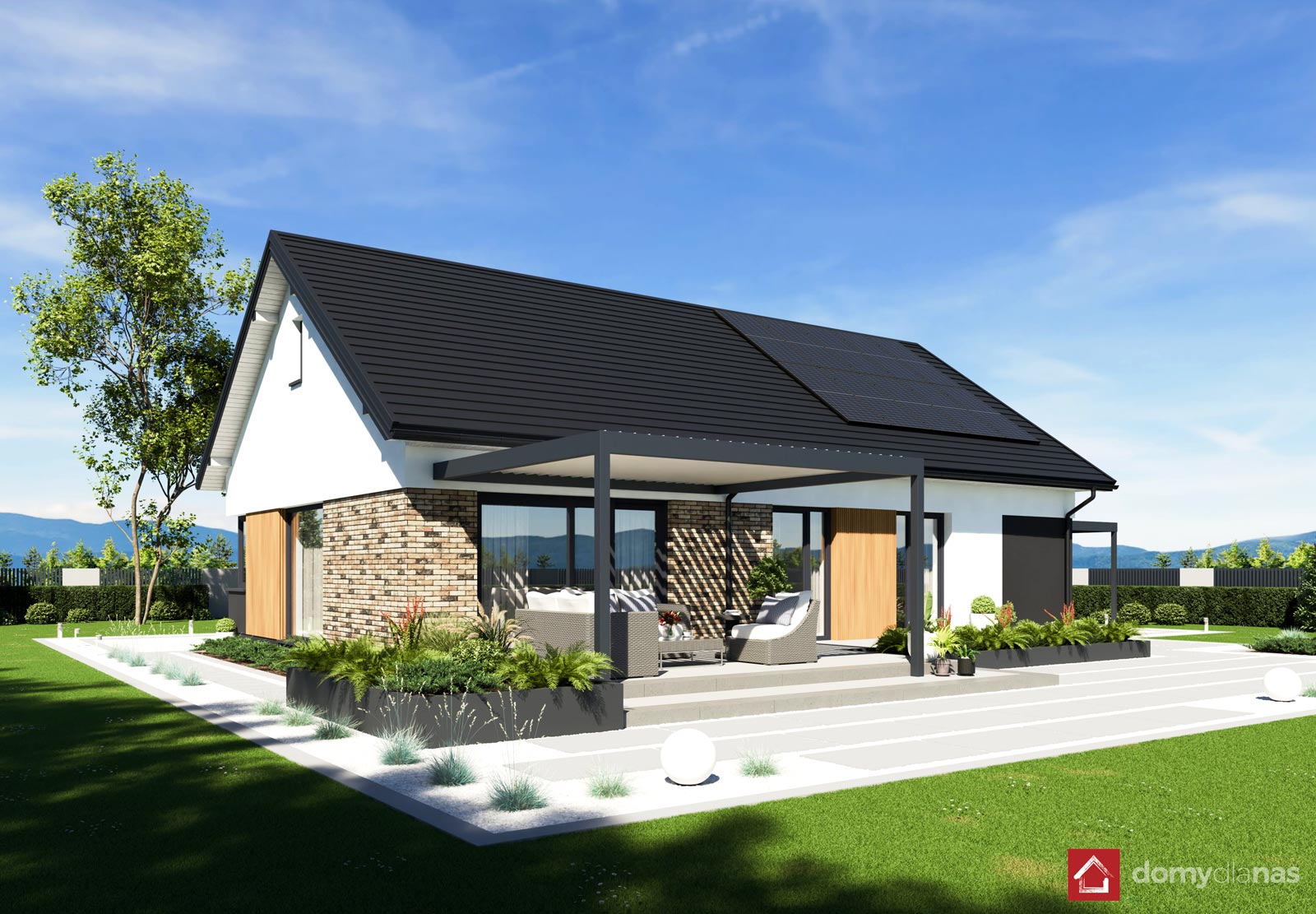

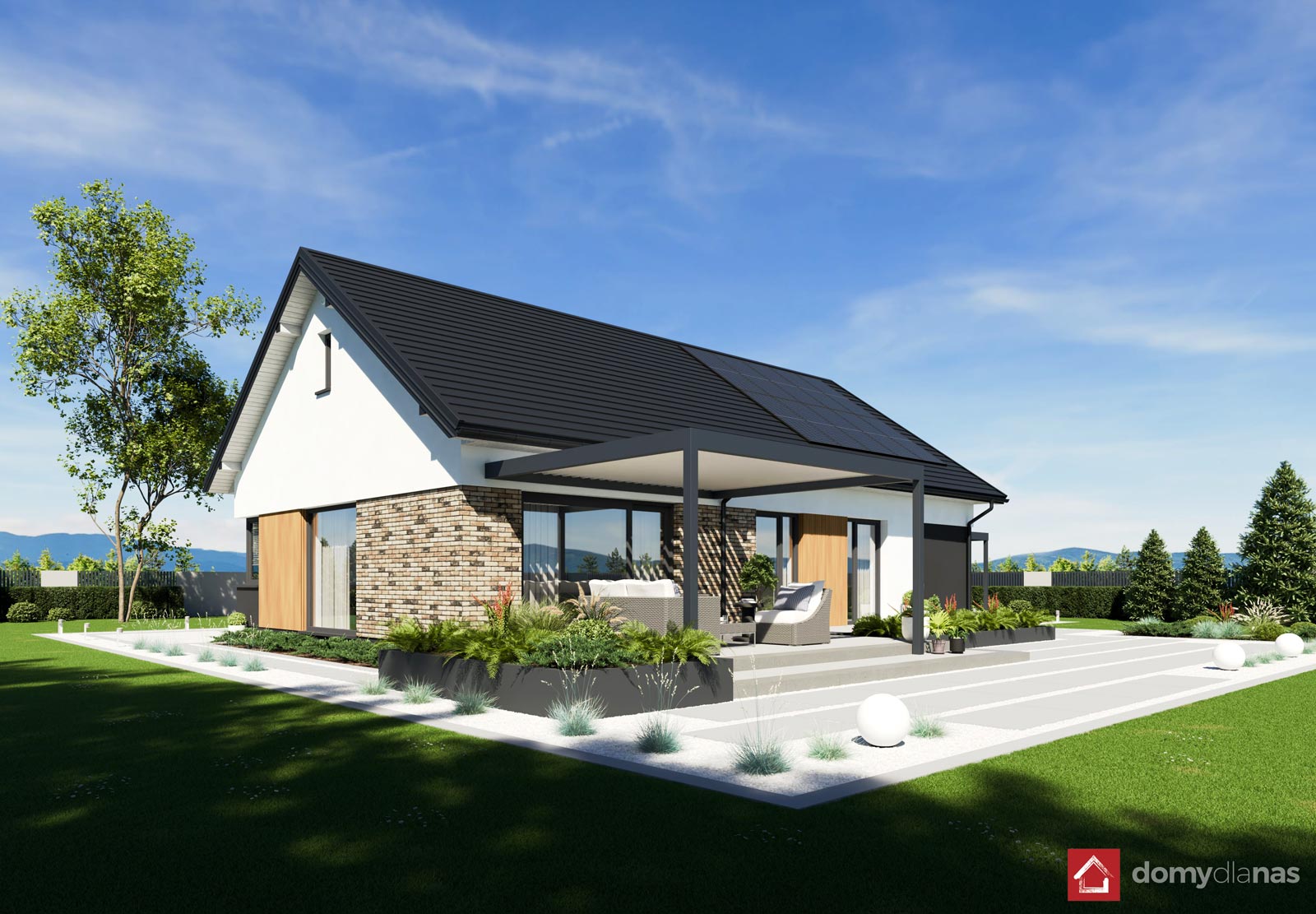

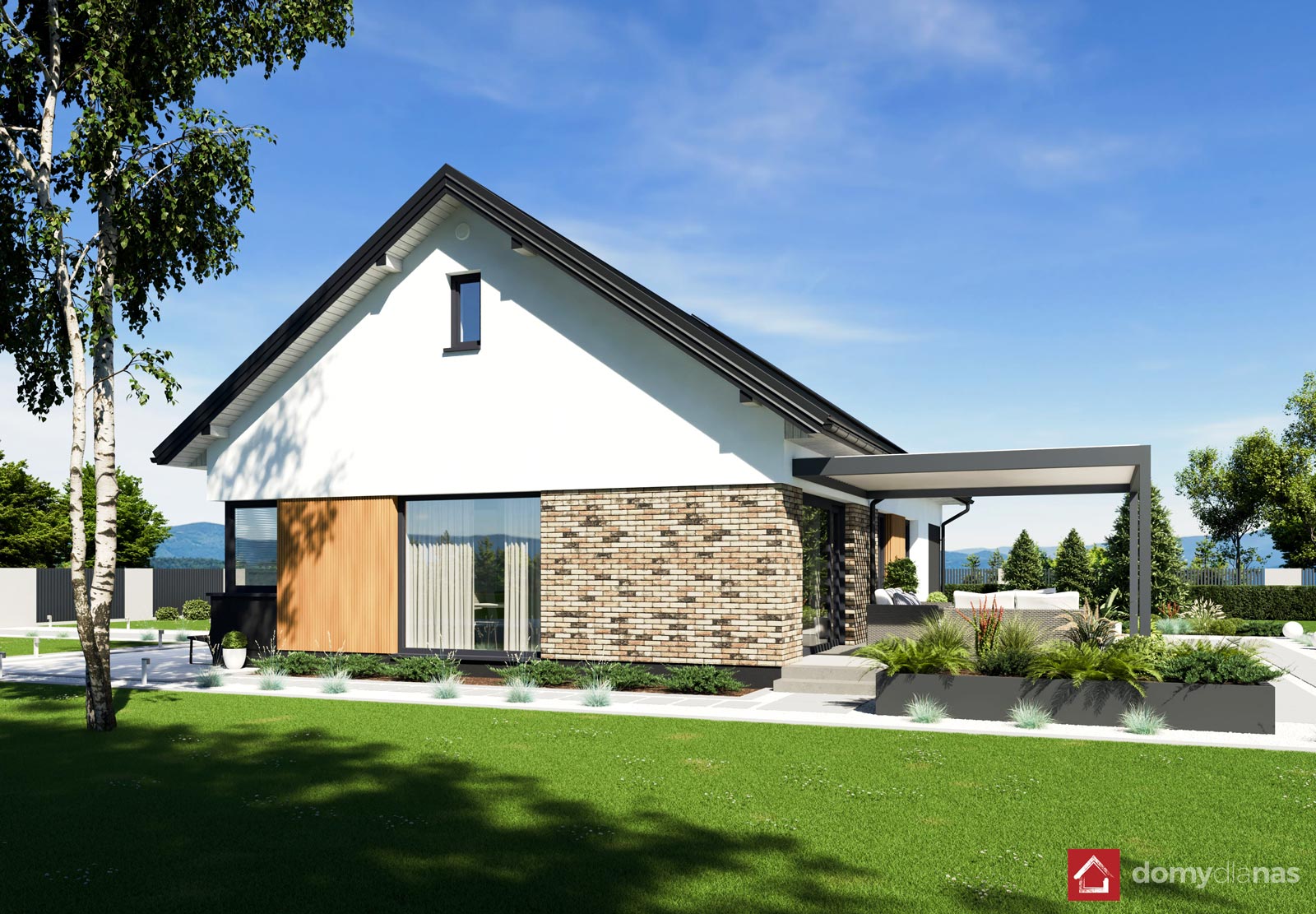

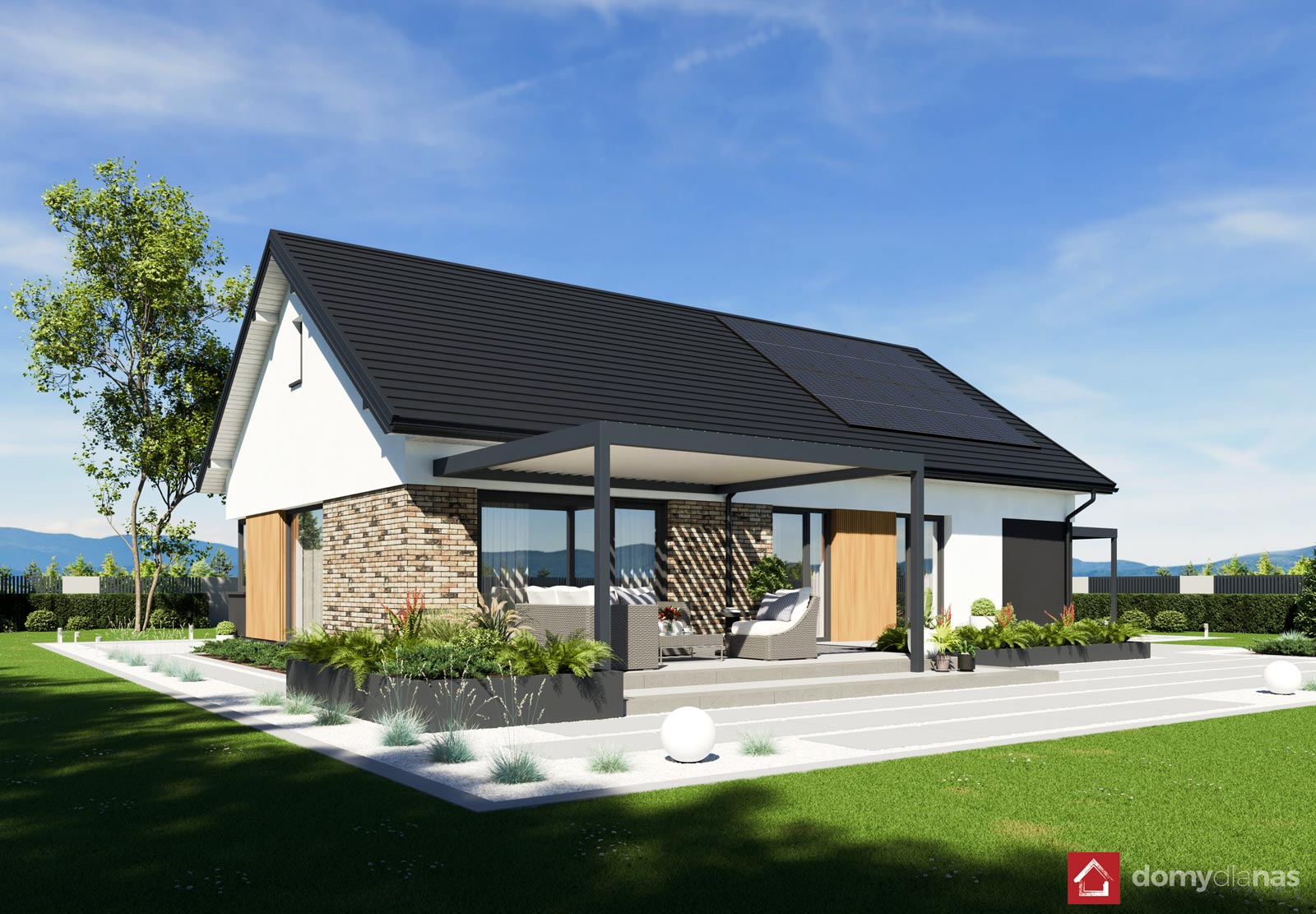

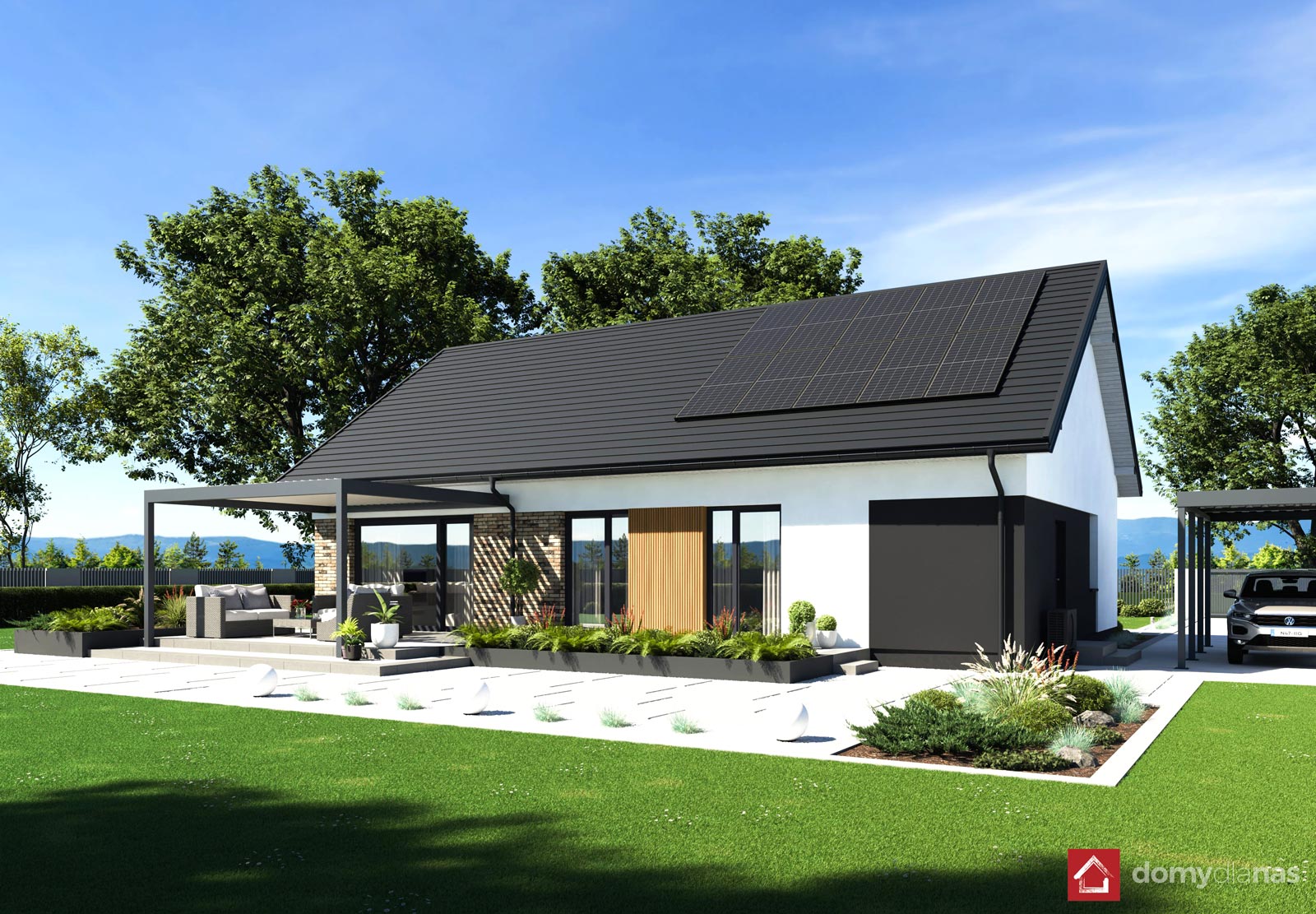

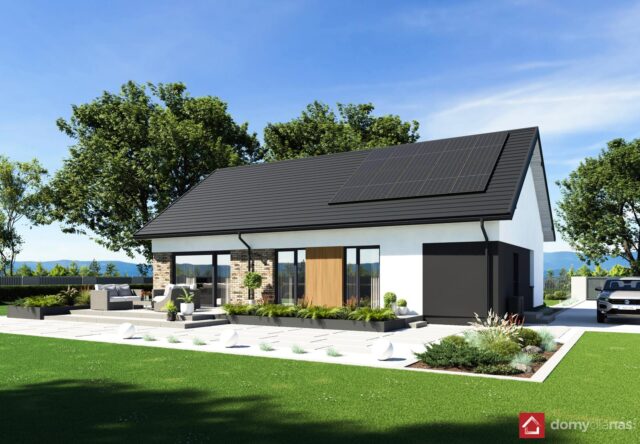

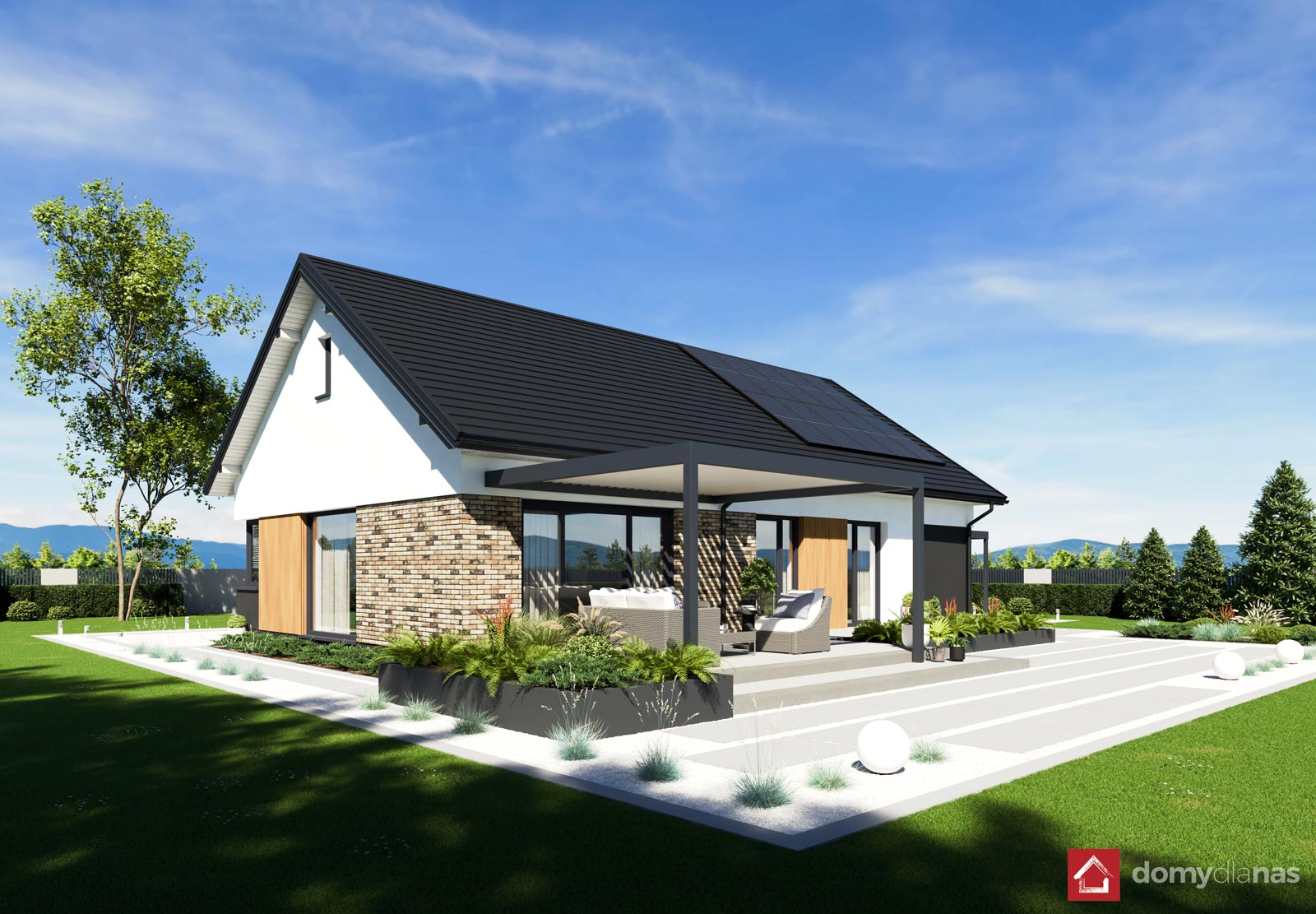

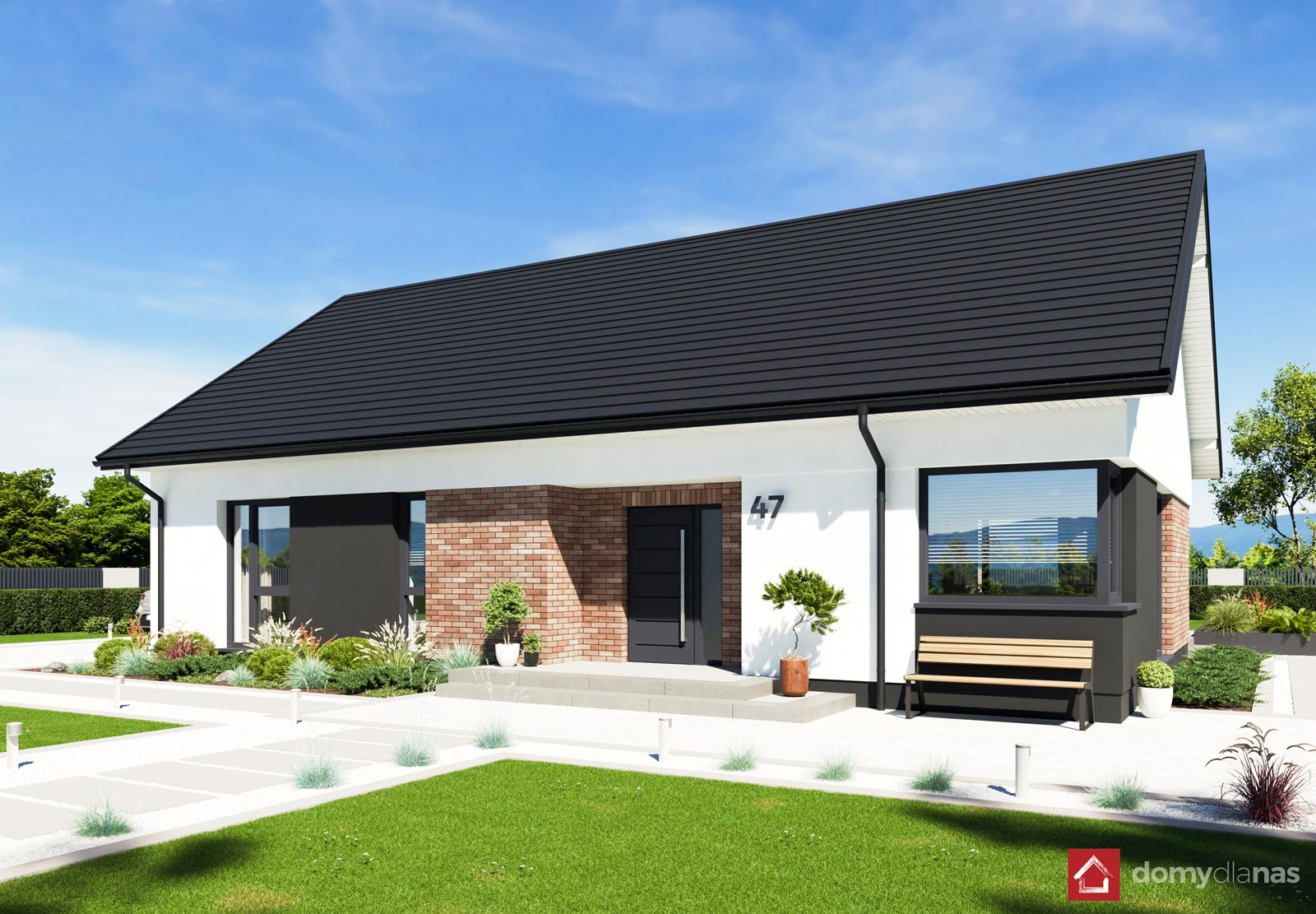

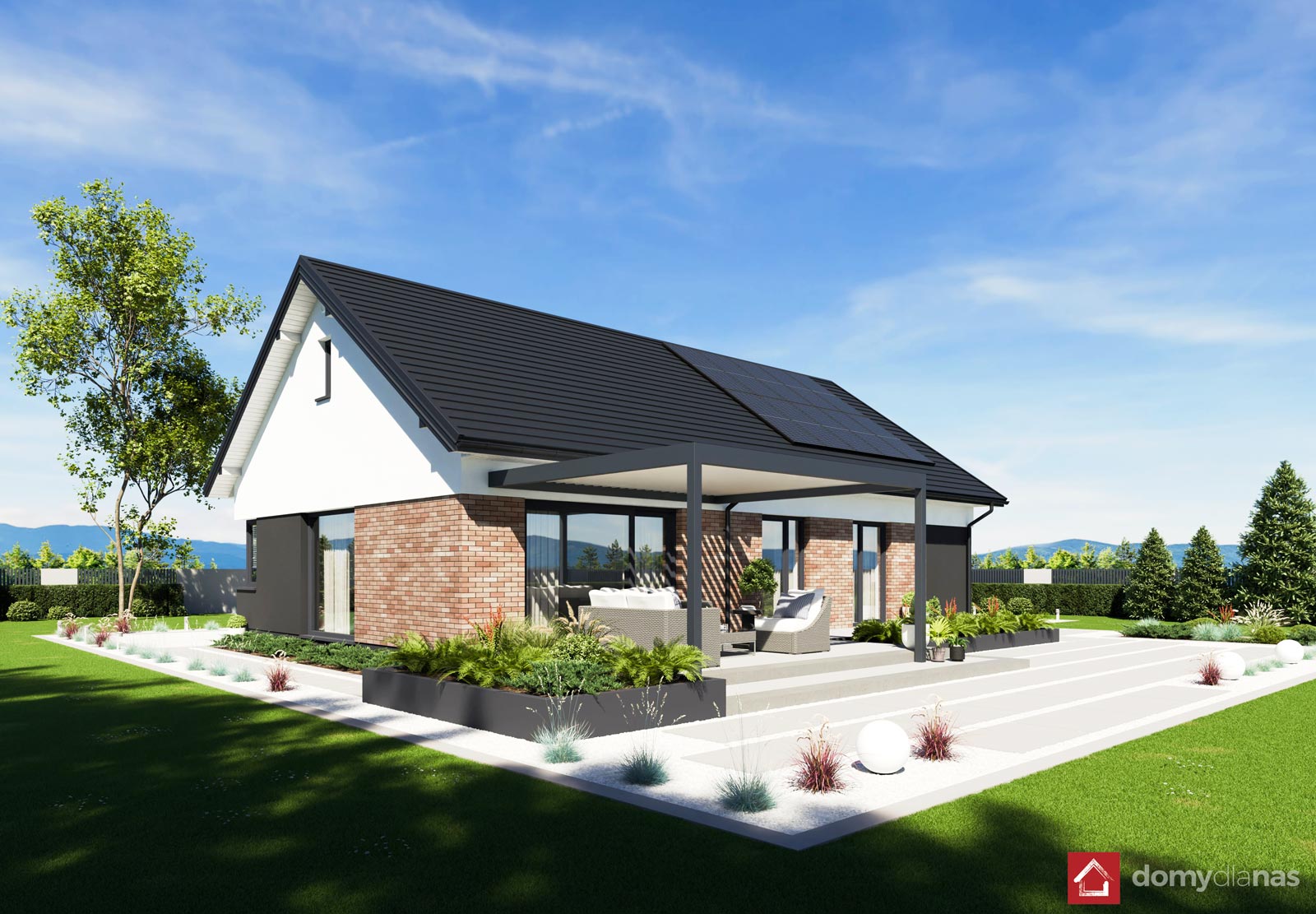

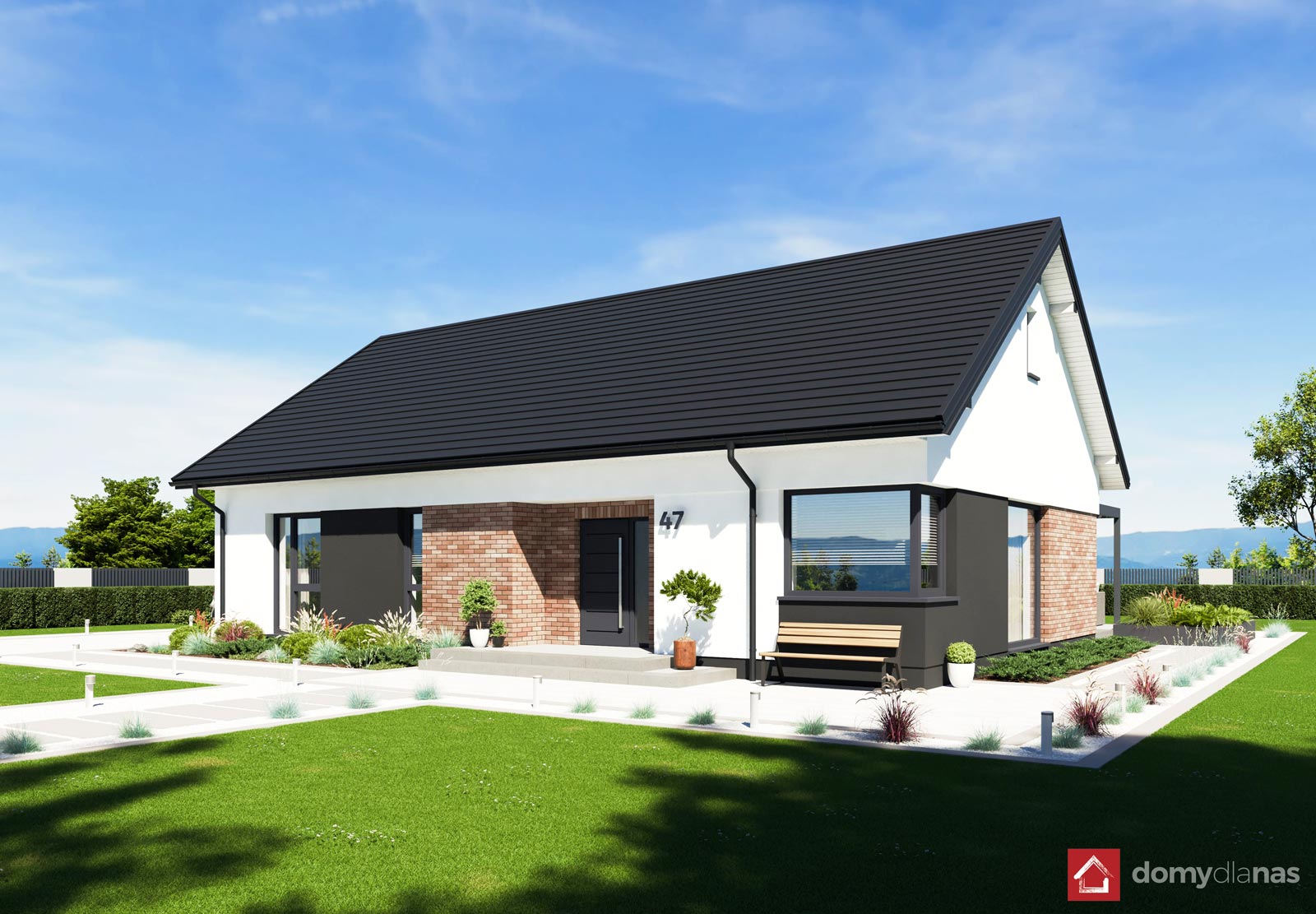

inne: Przedstawiona na wizualizacjach pergola tarasowa ma charakter poglądowy.

EP < 70 kWh/ (m2 * rok) wskaźnik EP określa zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia i przygotowania c.w.u., jest miarą ekologiczności budynku
EUco < 70 kWh/ (m2 * rok) wskaźnik EUco określa zapotrzebowanie na energię użytkową do ogrzania i wentylacji, jest główną miarą energooszczędności budynku, budynek o EUco < 70 kWh/ (m2 * rok) uznaje się za energooszczędny




rzuty:

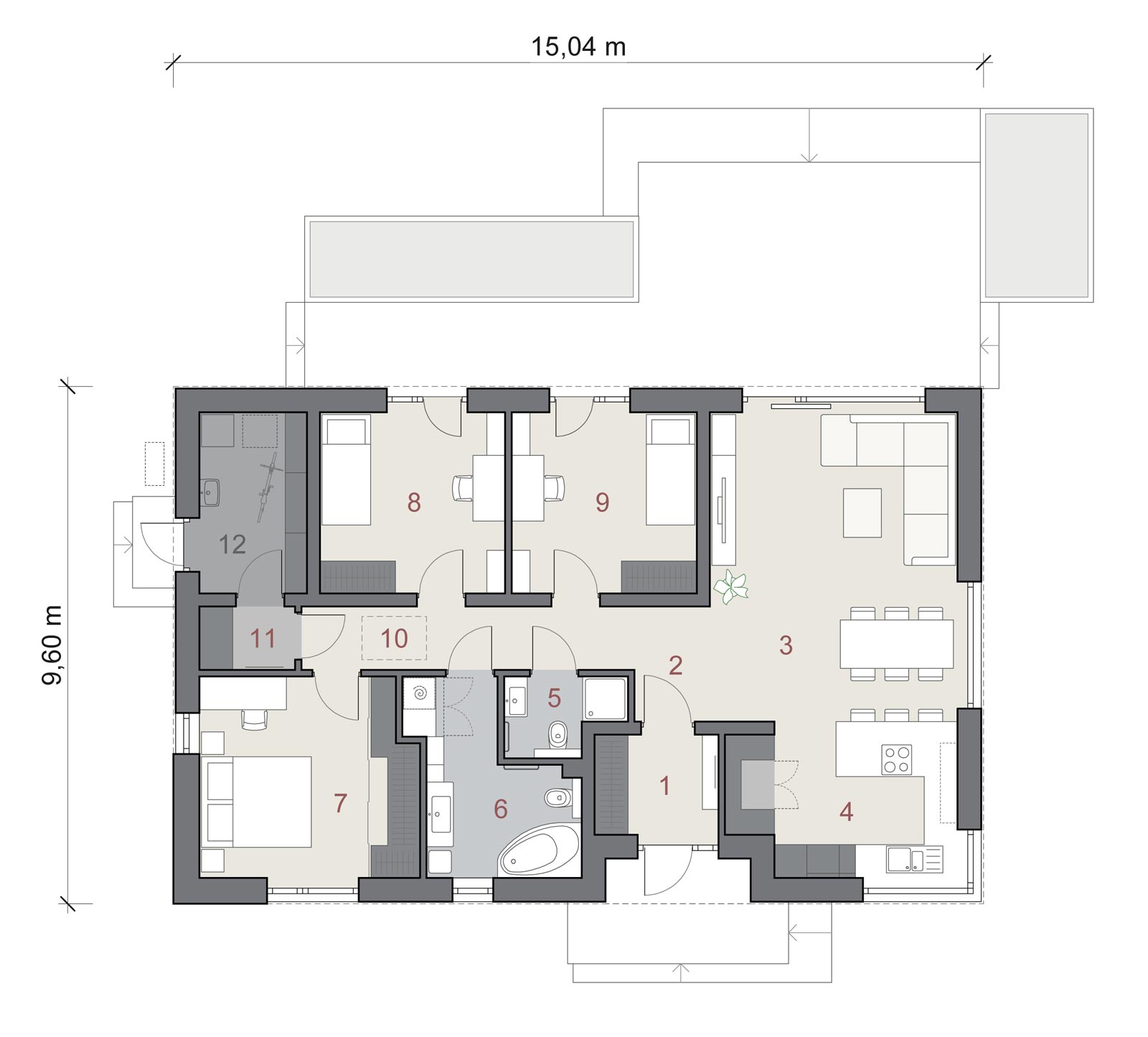

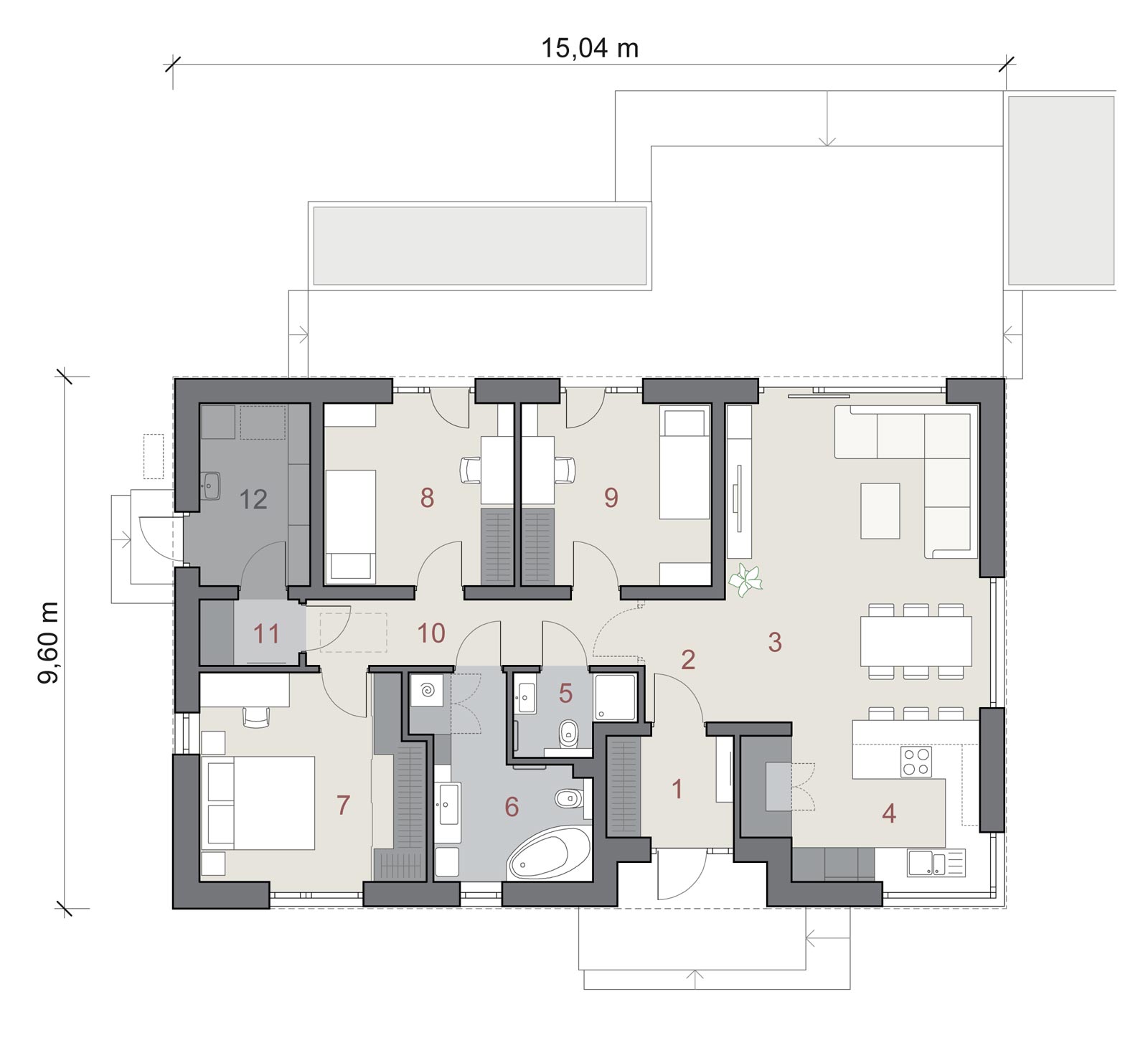

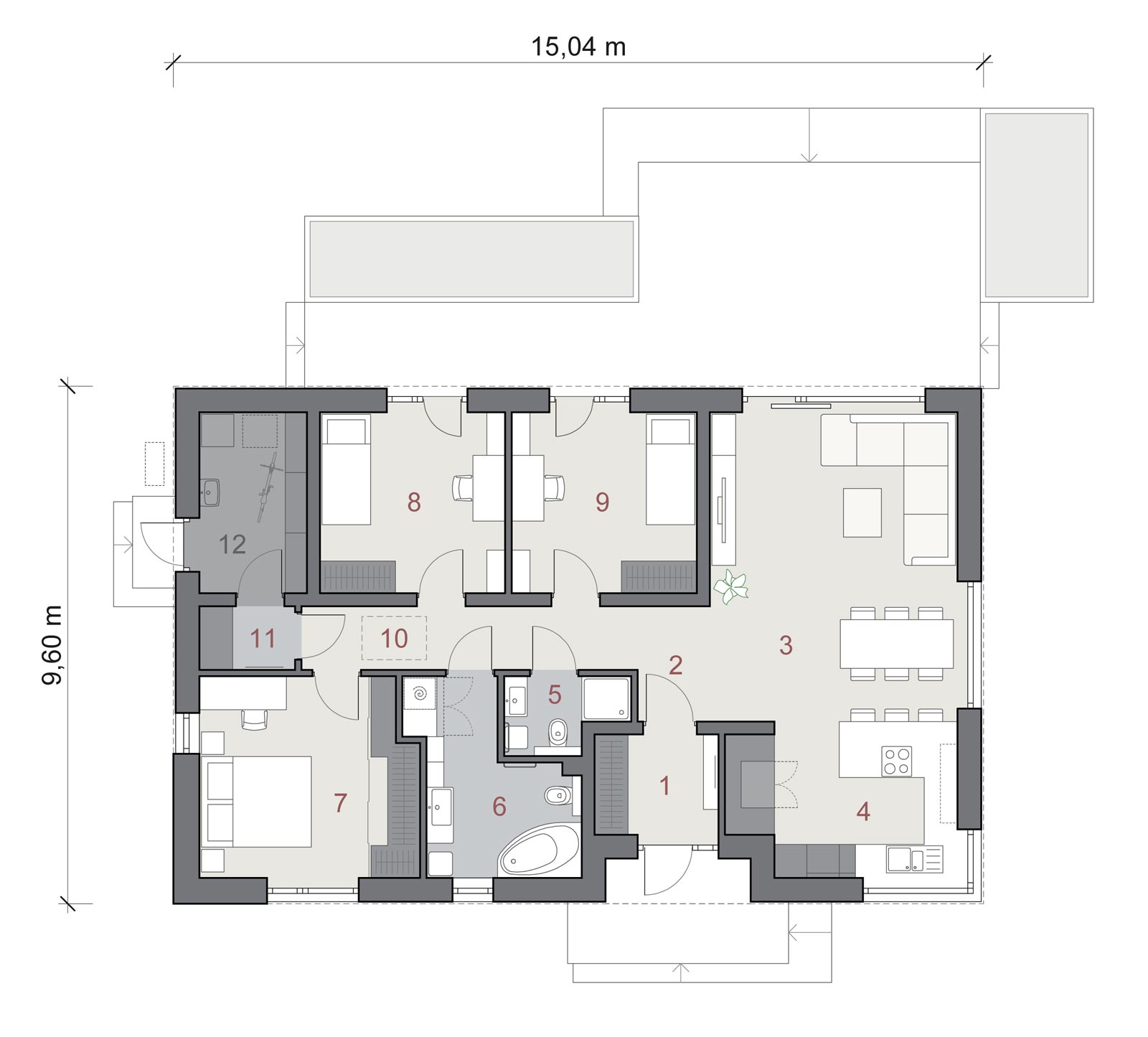

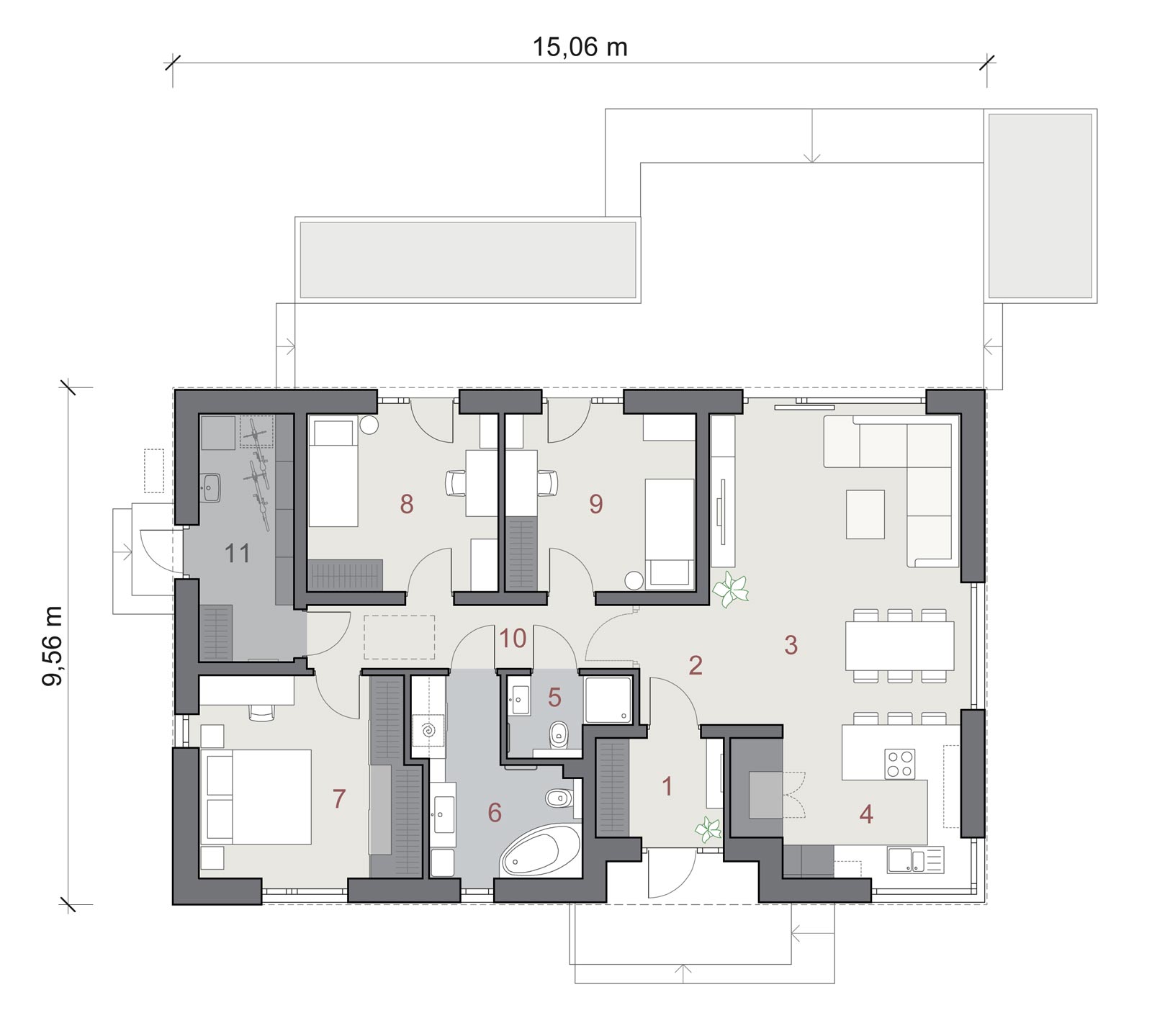

rzut parteru:

1. wiatrołap 4,23 m2
2. hall 3,33 m2
3. pokój dzienny z jadalnią 26,50 m2
4. kuchnia ze spiżarką 11,48 m2
5. łazienka 3,0 m2
6. łazienka z pralnią   8,68 m2
7. sypialnia z garderobą 14,94 m2
8. sypialnia  11,35 m2
9. sypialnia 11,35 m2
10. komunikacja   7,33 m2
11. pom. pomocnicze 2,16 m2
pow. użytkowa parteru: 104,35 m2
12. pom. gospodarcze 6,6 m2

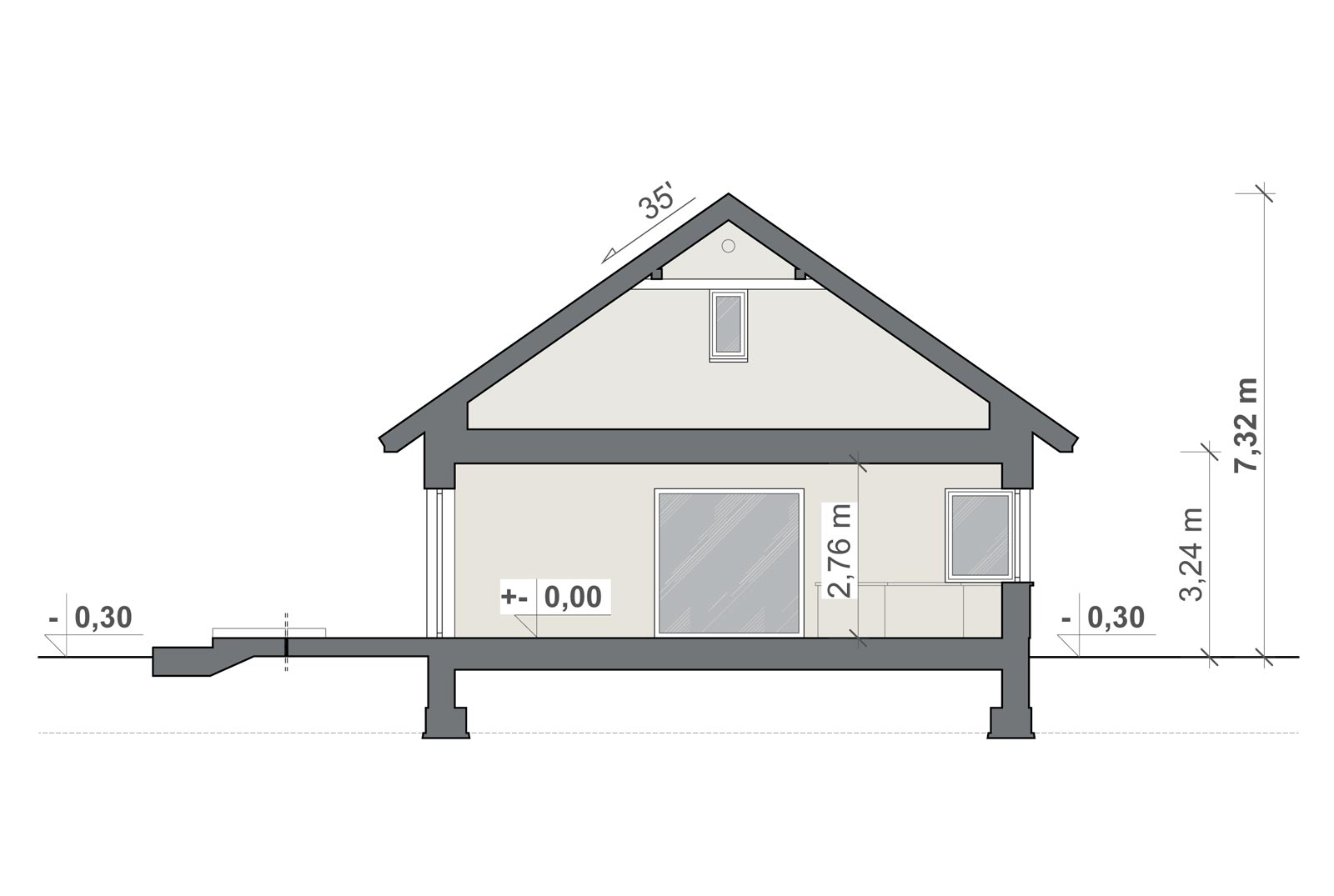

przekrój:

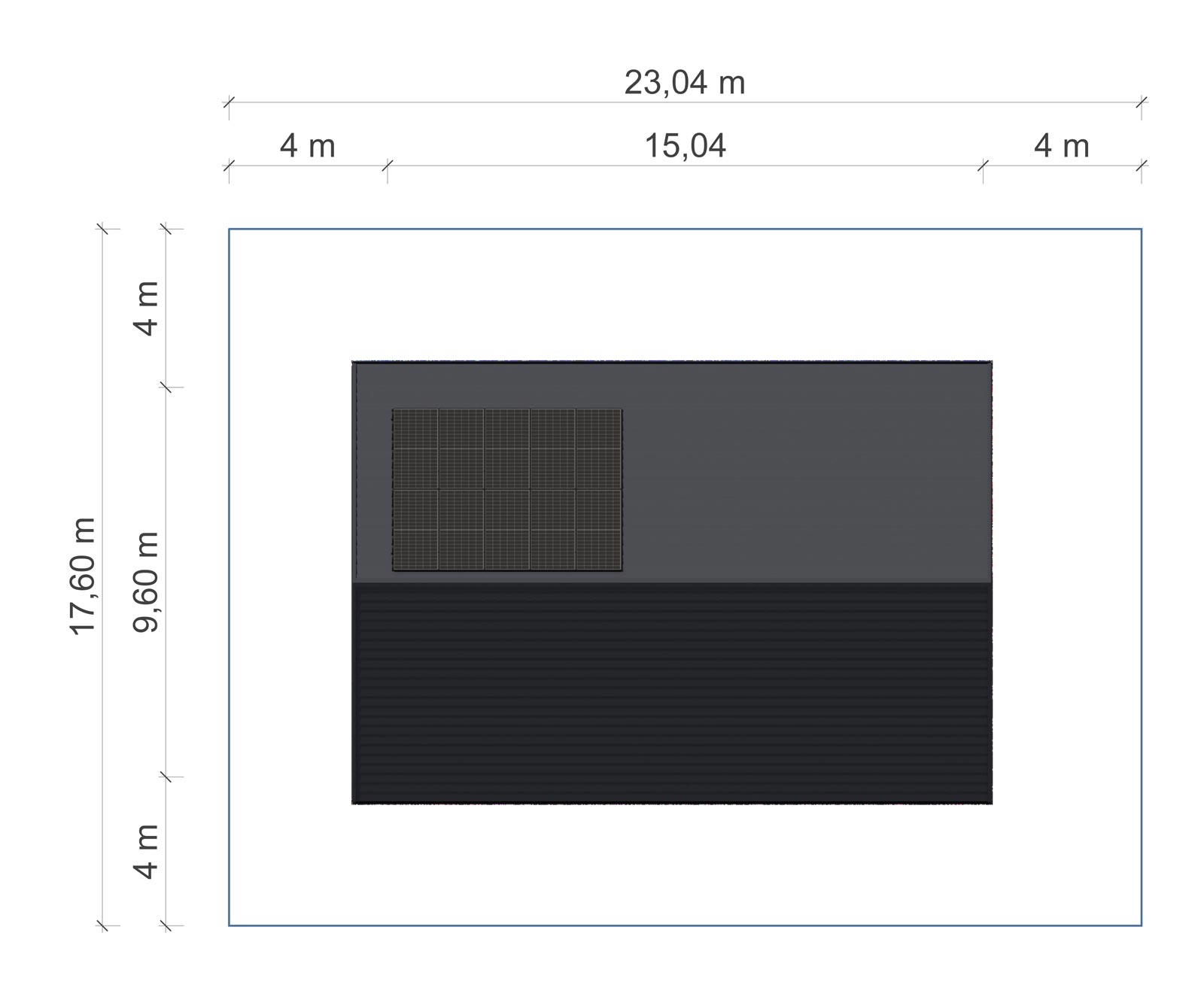

sytuacja:

  •  sytuacja przedstawia minimalne odległości budynku od granicy działki zgodnie z WT, bez ujęcia wysięgu schodów zewn. i tarasów



  • prezentowane materiały graficzne mają charakter koncepcyjno- poglądowy i nie ujmują szczegółów właściwych dla projektu arch.- budowlanego

autor projektu: arch. Anna Chudzicka-Matusiak
